Фітинг 6590
3D
6590
6590
6590
6590
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.

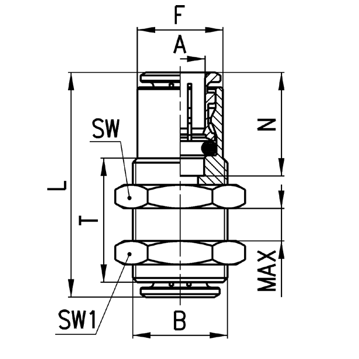

З'єднувачі панельного монтажу

Мод.

A

B

F

L

N

MAX

SW

SW1

T

Вага (г)

6590 4

4

M10x1

8,8

29

14

10,5

14

14

20

16

6590 5

5

M12x1

9,8

31

15

10,5

17

17

20

25

6590 6

6

M14x1

12,5

33

16

10,5

17

17

20

28

6590 8

8

M16x1

14,5

36

17,5

11,5

19

19

21

35

6590 10

10

M18x1

16,3

41,5

20,2

13

22

22

23,5

51

6590 12

12

M20x1

18,8

39,5

19,2

14,5

24

24

25

56

6590 14

14

M22x1

20,5

41,5

20,2

17,5

27

27

30

82

6590



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
