Фітинг 6550
3D
6550
6550
6550
6550
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.

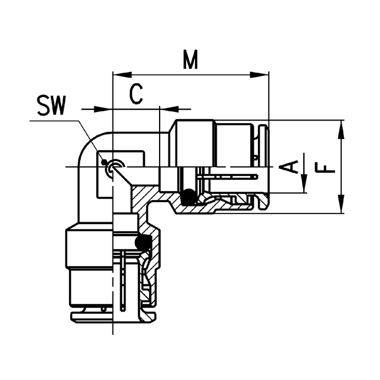

З'єднувачі кутові

Мод.

A

C

F

M

SW

Вага (г)

6550 4

4

3,5

9

17,5

8

8

6550 5

5

5,5

10

20,5

9

15

6550 6

6

4

12,7

20

9

17

6550 8

8

5

14,2

22,5

11

22

6550 10

10

5,8

16,5

26

13

30

6550 12

12

7,3

19,5

26,5

15

44

6550 14

14

8,3

21,5

28,5

17

71

6550



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
