Фітинг 6432 Micro

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Мод.ADEHLSWSW1Вага (г)
6432 3-M3

3

M3

13,7

2,5

21,4

6

6

5

6432 3-M5

3

M5

13,7

3,5

21,4

6

8

6

⋆ = Фітинги з ущільненням Мод. 2661

● = Фітинги з ущільнюючим кільцем NBR

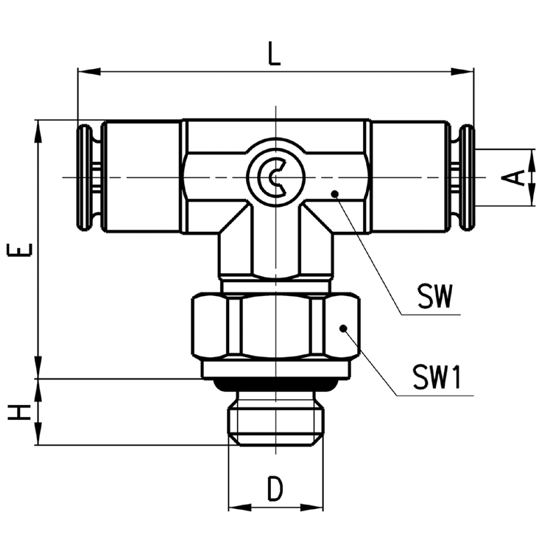

Фітинг 6432 micro



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)

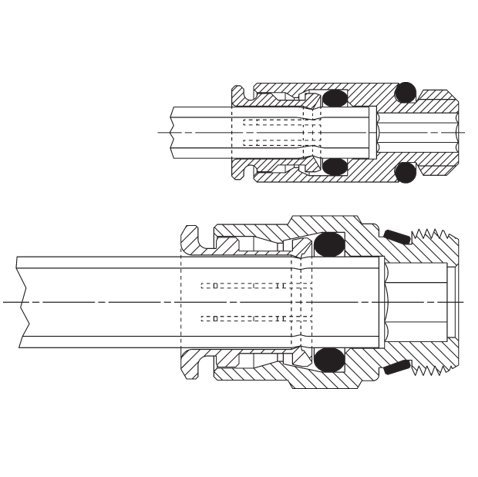

Приклад монтажу

Серія 6000
