Фітинг 6432
3D
6432
6432
6432
6432
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.

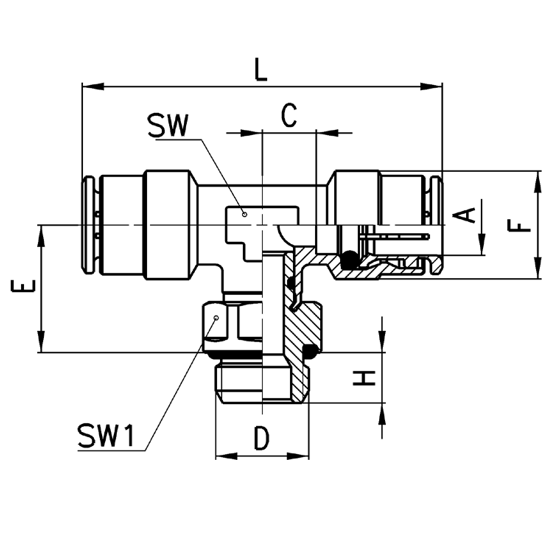

Фітинги з ущільнюючим кільцем NBR

Мод.

A

D

C

E

F

H

L

SW

SW1

Вага (г)

6432 4-M5

4

M5

3,5

12,5

9

4

35

8

8

14

6432 4-1/8

4

G1/8

3,5

14,5

9

6

35

8

12

19

6432 5-M5

5

M5

5,5

12,5

10

4

41

9

8

19

6432 6-1/8

6

G1/8

4

15

12,7

6

40

9

12

29

6432 6-1/4

6

G1/4

4

16

12,7

7

40

9

15

30

6432 8-1/8

8

G1/8

5

16

14,2

6

45

11

12

37

6432 8-1/4

8

G1/4

5

17

14,2

7

45

11

15

39

6432 8-3/8

8

G3/8

5

17

14,2

7

45

11

19

55

6432 10-1/4

10

G1/4

5,8

19,5

16,5

7

52

13

15

59

6432 10-3/8

10

G3/8

5,8

19,5

16,5

7

52

13

19

56

6432 12-1/4

12

G1/4

7,3

20

19,5

7

53

15

17

60

6432 12-3/8

12

G3/8

7,3

20,5

19,5

7

53

15

19

80

6432



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
