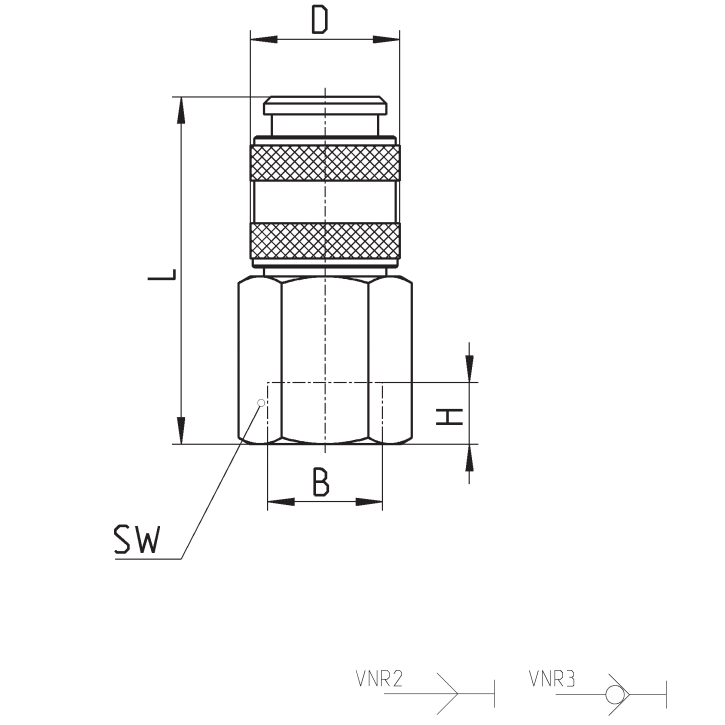

Фітинг 5053L та 5053LT
| Код | Найменування |
|---|
|
Група |
швидкороз’ємні з’єднання |
|
Конструкція |
зворотний клапан сідлового типу |
|
Кріплення |
різьбове з’єднання |
|
Приєднання |
трубна циліндрична різьба ISO 228 (BSP) |
| Матеріали |
внутрішні / зовнішні частини – латунь пружини і кульки – неіржавна сталь ущільнення – FKM (Viton) |
|
Приєднання |
G1/8 – G1/4 – G3/8 |
|
Робоча температура |
-15°C ÷ 140°C – з водою (200°C – з маслом) |
|
Робочий тиск |
-0,99 ÷ 12 бар |
|
Номінальний тиск |
6 бар |
|
Номінальні витрати |
див. графік |
|
Умовний прохід |
ø5 і ø7 мм |
|
Робоче середовище |
вода, повітря і масло |

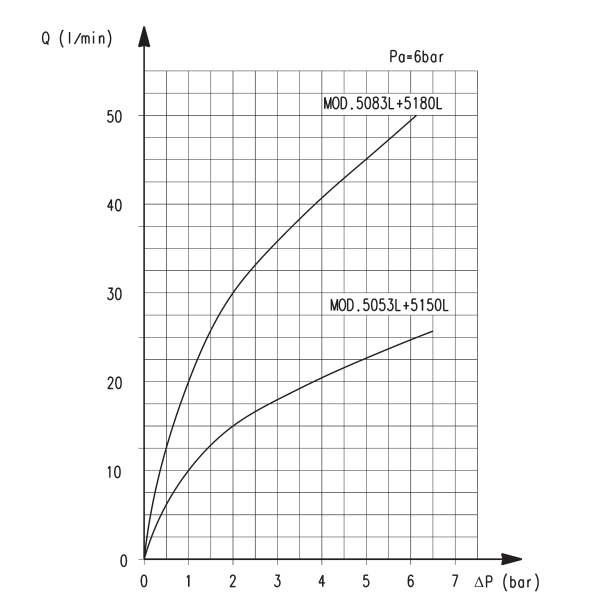

Куплунги типу «L» – принцип дії і витратно-перепадні характеристики (для води)

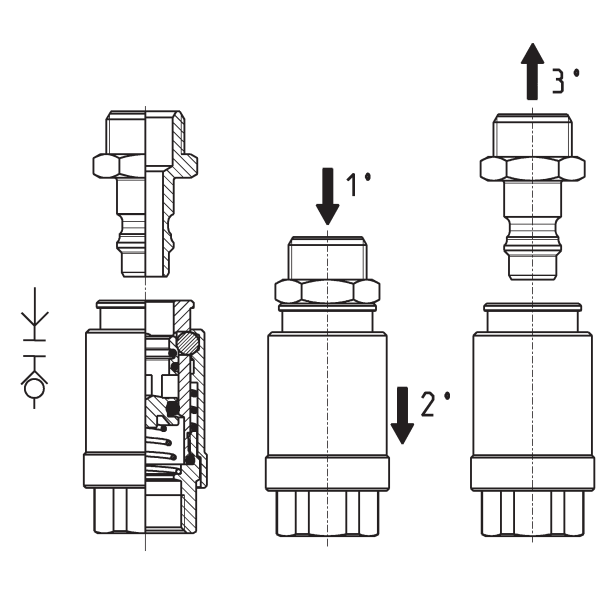

Розетка («замок», «мама») ШРЗ Серії 5000L містить зворотний клапан сідлового типу, який запобігає будь-які витоки робочого середовища в процесі монтажу / демонтажу трубопроводів.
Куплунгі з внутрішнім різьбленням призначені для запобігання випадкового від'єднання. Роз'єднання можливо тільки при натисканні штекера в середину (1 °), потім натисканні муфти розетки (2 °) і далі необхідно потягнути розетку назовні (3 °). Розетка куплунга призначена для запобігання витоку рідини під час підключення і відключення.
 |
Діаграма дозволяє вибрати ШРЗ відповідно з необхідною витратою при зазначеному перепаді тиску. Виміри проведені в найкращих умовах існування ШРЗ в потоці (трубопровід з мінімальним тертям, мінімальні довжини магістралей). У разі використання трубопроводів низької якості, витратні характеристики на об’єкті можуть відрізнятися від зазначених на графіку.
Q (л/хв) = Витрати
Δ p (бар) = Спад тиску
 |

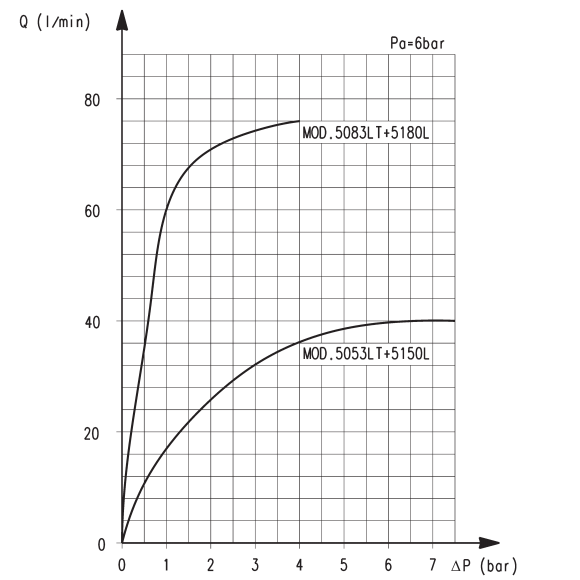

Куплунги типу «LT» – принцип дії і витратно-перепадні характеристики (для води)

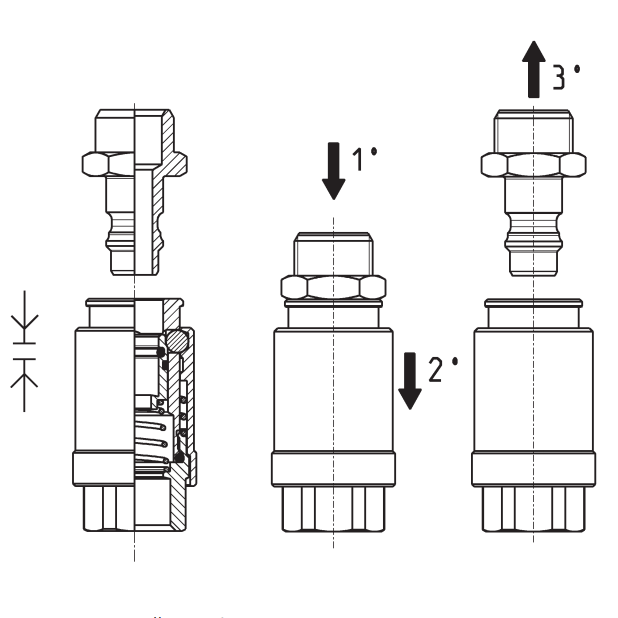

Для рішень, які вимагають підвищеної витрати розетка («замок», «мама») ШРЗ в рамках Серії 5000TL доступна у виконанні БЕЗ зворотного клапана. Це рішення дозволяє досягти великих швидкостей потоку, проте не запобігає витоки при демонтажі трубопроводів.
Куплунгі з внутрішнім різьбленням призначені для запобігання випадкового від'єднання. Роз'єднання можливо тільки при натисканні штекера в середину (1 °), потім натисканні муфти розетки (2 °) і далі необхідно потягнути розетку назовні (3 °). Розетка куплунга призначена для запобігання витоку рідини під час підключення і відключення. Для застосувань, що вимагають більш високих витрат, доступна версія куплунга з наскрізним отвором. Це рішення дозволяє збільшити потік робочої середи, але не запобігає витоку під час відключення.
 |
Діаграма дозволяє вибрати ШРЗ відповідно з необхідною витратою при зазначеному перепаді тиску. Виміри проведені в найкращих умовах існування ШРЗ в потоці (трубопровід з мінімальним тертям, мінімальні довжини магістралей). У разі використання трубопроводів низької якості, витратні характеристики на об’єкті можуть відрізнятися від зазначених на графіку.
Q (л/хв) = Витрати
Δ p (бар) = Спад тиску
 |
