Фітинг 5750 та 5780
Опис
Швидкороз'ємні з'єднання з замиканням - куплунги - застосовуються для підключення і відключення переносного пневматичного інструменту та пристроїв до магістралі стиснутого повітря, без відключення тиску. Це економить значну кількість часу.
|

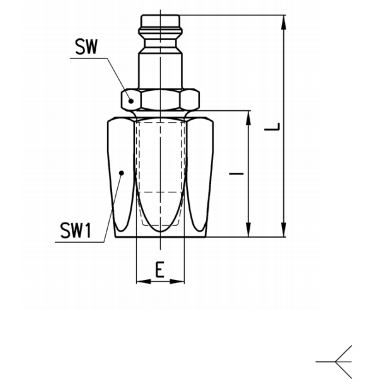

Мод. |
Трубка |
Ø |
E |
I |
L |
SW |
SW1 |
Вага (г) |
|---|---|---|---|---|---|---|---|---|
|
5750 6x14 |
6 X 14 |
5 |
9 |
25 |
45 |
14 |
17 |
40 |
|
5780 6x14 |
6 X 14 |
7 |
9 |
25 |
50 |
14 |
17 |
44 |
|
5780 8x17 |
8 X 17 |
7 |
10 |
25 |
50 |
14 |
19 |
50 |
|
5780 13x23 |
13 X 23 |
7 |
15 |
37 |
62 |
19 |
27 |
123 |
 |
Показати більше
| Код | Найменування |
|---|
|
Група |
автоматичні клапани з самозакриванням |
|
Конструкція |
клапанного типу |
|
Кріплення |
різьбове з’єднання |
|
Приєднання |
трубна циліндрична різьба ISO 228 (BSP) |
| Матеріали | корпус – нікельована латунь (OT58), в з’єднаннях з цифрою “8” в коді – загартована оцинкована сталь, ущільнення – NBR, кульки – неіржавна сталь |
|
Приєднання |
1/8” GAS, 1/4” GAS, 3/8” GAS, 1/2” GAS – для пластикових трубок і гумових шлангів |
|
Робоча температура |
0°C ÷ 80°C (при сухому повітрі -20°C) |
|
Робочий тиск |
-0,99 ÷ 12 бар |
|
Номінальний тиск |
6 бар |
|
Номінальні витрати |
див. графік |
|
Умовний прохід |
ø5 і ø7 мм |
|
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, зв’яжіться з нашими інженерами) |

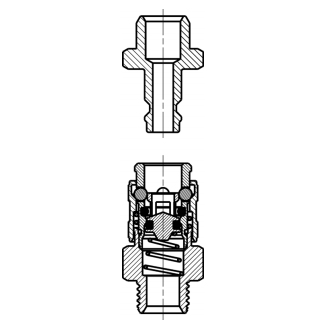

Приклад монтажу
 |

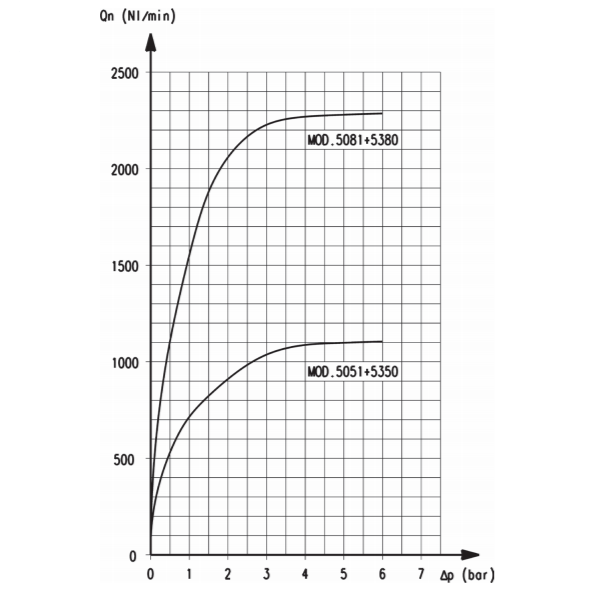

Графік витрати
Графік призначений для вибору потрібної моделі згідно з робочим тиском і необхідною витратою. Вимірювання були проведені на моделях, позначених на графіку, при максимально можливій витраті.
 |
