Опис
Швидкороз'ємні з'єднання з замиканням - куплунги - застосовуються для підключення і відключення переносного пневматичного інструменту та пристроїв до магістралі стиснутого повітря, без відключення тиску. Це економить значну кількість часу.

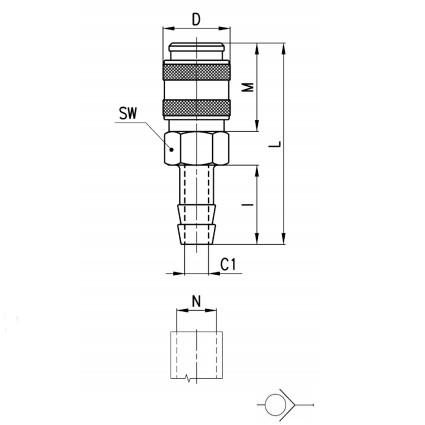

Мод. |
N |
Ø |
C1 |
D |
I |
L |
M |
SW |
Вага (г) |
---|---|---|---|---|---|---|---|---|---|
5056 06 |
6 |
5 |
3 |
17 |
20 |
49 |
20.5 |
14 |
30 |
5056 09 |
9 |
5 |
5 |
17 |
20 |
49 |
20.5 |
14 |
32 |
5086 09 |
9 |
7 |
5 |
25 |
20 |
59,5 |
34,5 |
22 |
95 |
5086 12 |
12 |
7 |
8 |
25 |
20 |
59,5 |
34,5 |
22 |
96 |
Розмір “N” – внутрішній діаметр трубки.
![]() |
Код | Найменування |
---|
Група |
автоматичні клапани з самозакриванням |
Конструкція |
клапанного типу |
Кріплення |
різьбове з’єднання |
Приєднання |
трубна циліндрична різьба ISO 228 (BSP) |
Матеріали | корпус – нікельована латунь (OT58), в з’єднаннях з цифрою “8” в коді – загартована оцинкована сталь, ущільнення – NBR, кульки – неіржавна сталь |
Приєднання |
1/8” GAS, 1/4” GAS, 3/8” GAS, 1/2” GAS – для пластикових трубок і гумових шлангів |
Робоча температура |
0°C ÷ 80°C (при сухому повітрі -20°C) |
Робочий тиск |
-0,99 ÷ 12 бар |
Номінальний тиск |
6 бар |
Номінальні витрати |
див. графік |
Умовний прохід |
ø5 і ø7 мм |
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, зв’яжіться з нашими інженерами) |

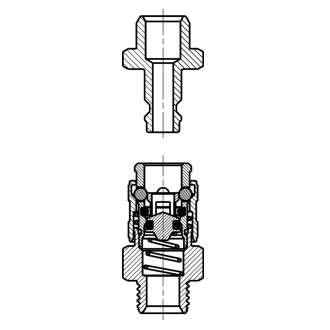

Приклад монтажу
![]() |

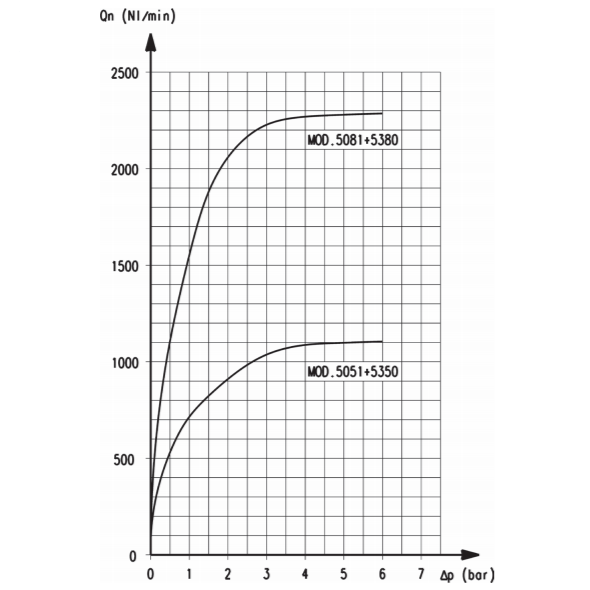

Графік витрати
Графік призначений для вибору потрібної моделі згідно з робочим тиском і необхідною витратою. Вимірювання були проведені на моделях, позначених на графіку, при максимально можливій витраті.
![]() |
