Гайка накидка з захисною пружиною 1723

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

Для запобігання перегину трубки

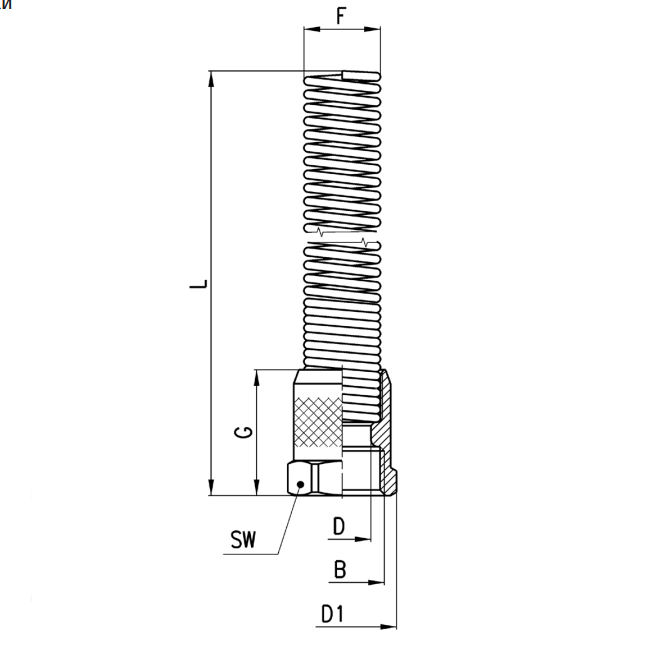

Мод.	Трубка	B	F	D	D1	G	L	SW	Вага (г)
1723 6/4-M10x1	6/4	M10x1	8,9	6,1	13,3	18	90,5	12	15
1723 8/6-M12x1	8/6	M12x1	10,9	8,2	15,5	18	94,5	14	23
1723 10/8-M14x1	10/8	M14x1	12,5	10,15	17,5	22	96,5	16	29
1723 12/10-M16x1	12/10	M16x1	15,5	12,2	21	23,5	108	19	46
1723 15/12,5-M20x1	15/12,5	M20x1	18,5	15,2	24,5	28	120	22	57

Кодування замовлення

Код	Найменування

Загальні характеристики серії

Матеріали	корпус та гайка – нікельована латунь, ущільнення – NBR, різьбове ущільнення – PTFE, нейлон
Приєднання	конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP), M5 - M6, NPT та метрична (за запитом)
Тиск	макс. 25 бар (залежно від трубки)
Трубки для приєднання	поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC
Діаметри трубок	5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм
Робоче середовище	стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок
Температура	(див. технічні характеристики трубок)

ПРИКЛАД МОНТАЖУ
