Гайка накидка 1703

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

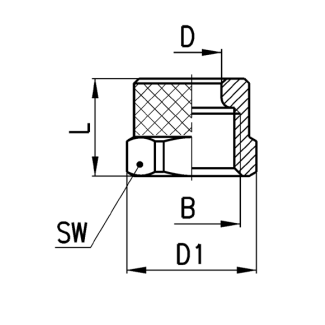

Мод.

Трубка

B

D

D1

L

SW1

Вага (г)

1703 5/3-M7x0,75

5/3

M7x0,75

5,1

8,8

8,5

8

1

1703 6/4-M8x0,75

6/4

M8x0,75

6,1

9,8

8,5

9

2

1703 6/4-M10x1

6/4

M10x1

6,1

13,3

10

12

4

1703 8/6-M12x1

8/6

M12x1

8,2

15,5

10

14

5

1703 10/8-M14x1

10/8

M14x1

10,15

17,5

13

16

8

1703 12/10-M16x1

12/10

M16x1

12,2

21

13,5

19

12

1703 15/12,5-M20x1

15/12,5

M20x1

15,2

24,5

16

22

15



1703
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

макс. 25 бар (залежно від трубки)

Трубки для приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа
