Фітинг 1600
Опис
Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

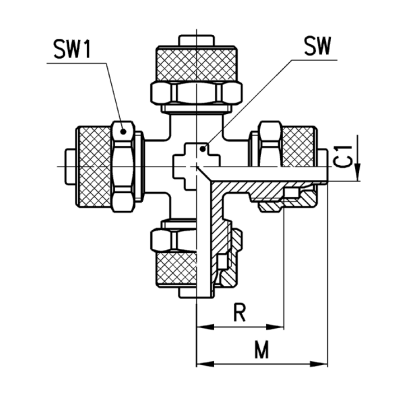

Хрестоподібні фітинги
|
Мод. |
Трубка |
C1 |
M |
R |
SW |
SW1 |
Вага (г) |
|
1600 6/4 |
6/4 |
3 |
22,5 |
15 |
8 |
12 |
41 |
|
1600 8/6 |
8/6 |
5 |
22,5 |
15 |
10 |
14 |
52 |
 |
Показати більше
| Код | Найменування |
|---|
|
Матеріали |
корпус та гайка – нікельована латунь, ущільнення – NBR, різьбове ущільнення – PTFE, нейлон |
|
Приєднання |
конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP), M5 - M6, NPT та метрична (за запитом) |
|
Тиск |
макс. 25 бар (залежно від трубки) |
|
Трубки для приєднання |
поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC |
|
Діаметри трубок |
5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм |
|
Робоче середовище |
стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок |
|
Температура |
(див. технічні характеристики трубок) |
ПРИКЛАД МОНТАЖУ
 |
