Фітинг 1493

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

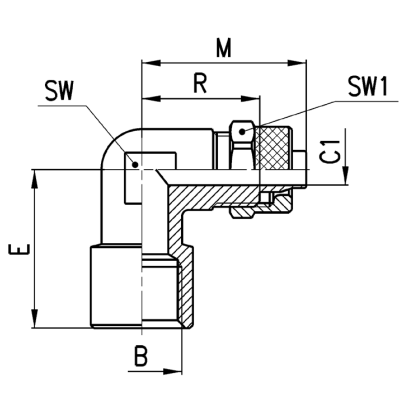

Кутові з внутрішньою різьбою



Мод.

Трубка

B

C1

E

M

R

SW

SW1

Вага (г)

1493 6/4-1/8

6/4

G1/8

3

19

22,5

15

10

12

20

1493 6/4-1/4

6/4

G1/4

3

23,5

26

18,5

14

12

34

1493 8/6-1/8

8/6

G1/8

5

19

22,5

15

10

14

21

1493 8/6-1/4

8/6

G1/4

5

23,5

26

19

14

14

34

1493 10/8-1/4

10/8

G1/4

6,5

23,5

27,5

18

14

16

39

1493 12/10-3/8

12/10

G3/8

8,5

24,5

30,5

20,5

16

19

53



1
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

макс. 25 бар (залежно від трубки)

Трубки для приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа
