Розподільник Серія TC
Опис
В основі конструкції блокуючих клапанів серії TC поршень, пов'язаний з ізолюючою мембраною і рухомий тиском пілотного каналу. При відриві поршня від сідла відкривається потік робочого середовища з вхідного каналу у вихідний. Зниження керуючого тиску нижче тиску спрацювання призводить до блокування потоку робочого середовища. Матеріали конструкції клапана дозволяють працювати з великою кількістю різних середовищ, корпус виконаний з пластика PPS, ущільнення FKM. Виконання OX дозволяє застосовувати клапан для блокування потоку кисню.

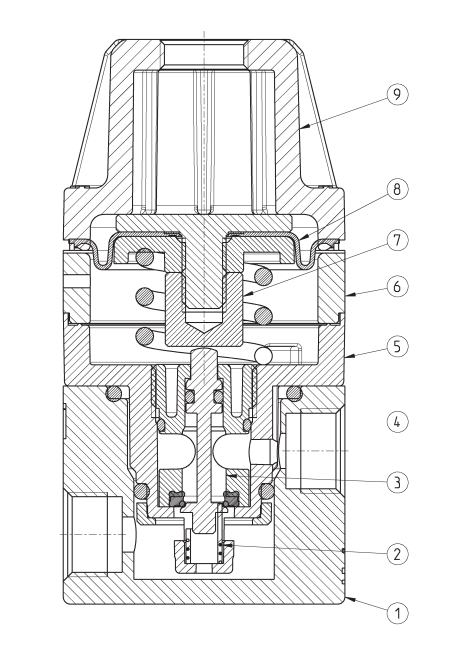

Матеріали клапанів Серії TC
![]() |
ЕЛЕМЕНТ | МАТЕРІАЛИ |
1. Основа | анодований алюміній | |
2. Нижня пружина | неіржавна сталь | |
3. Вставка | PPS | |
4. Плунжер | неіржавна сталь | |
5. Корпус | PPS | |
6. Проміжний корпус | анодований алюміній | |
7. Напрямна клапана | поліамід | |
8. Мембрана | FKM | |
9. Кришка | поліамід | |
Ущільнення | FKM |
Показати більше
Код | Найменування |
---|
Конструкція |
поршневого типу з ізолюючої мембраною |
Матеріали |
див. таблицю МАТЕРІАЛИ в описі |
Приєднання |
картридж в плиту або алюмінієвий корпус з різьбовими портами G1/8 або 1/8 NPTF |
Монтаж |
у будь-якому положенні |
Робоча температура |
-5°C ÷ 50°C |
Тиск живлення |
0 ÷ 10 бар |
Тиск керування |
0,6 ÷ 10 бар |
Витрати |
240 Нл/хв (6 бар ∆P 1 бар) |
Робоче середовище |
повітря, інертні гази, медичні гази, підходить для застосування з киснем |
