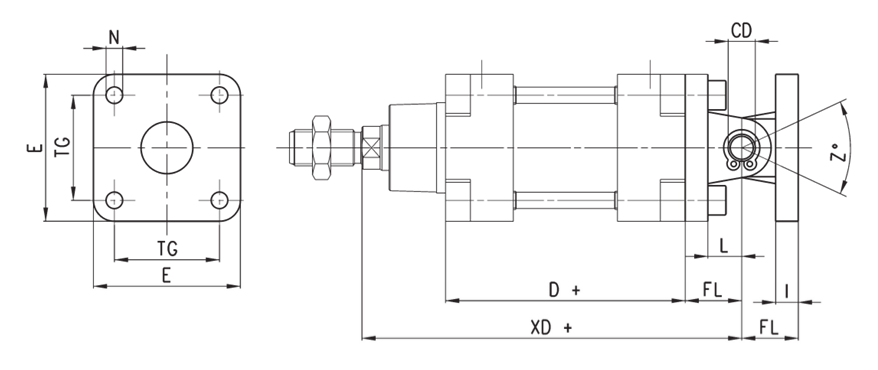

Шарнірне кріплення пряме Мод. C + L + S
Опис
Комплект для замовлення: 1x Цапфа охоплює C ... 1x Підвіска охоплювана L ... 1x Ось S ...
 |
+ Додати хід
|
Мод. |
Ø |
ØCD |
L |
FL |
D+ |
XD+ |
TG |
E |
ØN |
I |
Момент затягування |
Z° (max) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
C+L+S-50 |
50 |
12 |
15 |
27 |
106 |
170 |
46.5 |
63 |
9 |
12 |
10 Нм |
25 |
|
C+L+S-63 |
63 |
16 |
20 |
32 |
121 |
190 |
56.5 |
73 |
9 |
12 |
10 Нм |
36 |
|
C+L+S-80 |
80 |
16 |
24 |
36 |
128 |
210 |
72 |
95 |
11 |
12 |
15 Нм |
34 |
|
C+L+S-100 |
100 |
20 |
29 |
41 |
138 |
230 |
89 |
115 |
11 |
12 |
15 Нм |
38 |
|
C+L+S-125 |
125 |
25 |
30 |
50 |
160 |
275 |
110 |
135 |
13 |
20 |
20 Нм |
30 |
|
C+L+S-160 |
160 |
30 |
35 |
55 |
180 |
315 |
140 |
175 |
17 |
20 |
30 Нм |
25 |
|
C+L+S-200 |
200 |
30 |
35 |
60 |
180 |
335 |
175 |
215 |
17 |
25 |
30 Нм |
20 |
|
C+L+S-250 |
250 |
40 |
45 |
70 |
200 |
375 |
220 |
270 |
22 |
25 |
50 Нм |
33 |
|
C+L+S-320 |
320 |
40 |
50 |
80 |
220 |
420 |
270 |
350 |
30 |
30 |
80 Нм |
30 |
