Серія ST (Ø20 - Ø50)
3D
Серія ST
Серія ST
Завантажити каталог

Параметри сортування:

Опис

Визначення положення поршня відбувається за допомогою безконтактних датчиків (Мод. CST або CSH), які встановлюються в пази по трьом сторонам профілю циліндру. При необхідності можна закрити пази пластиковою заглушкою (Мод. S-CST-500). Висока стійкість до ударів і радіальних навантаженьпри простому монтажі - роблять циліндри серії ST найбільш оптимальними для використання у транспортних / конвеєрних лініях.



ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ



✖ = одно- і двостороння дія



Мод. Ø 10 15 20 25 30
ST31 20   ✖
ST31 32     ✖
ST31 50         ✖
ST32 20 ✖ ✖
ST32 32   ✖ ✖ ✖
ST32 40     ✖ ✖ ✖
ST32 50     ✖ ✖ ✖

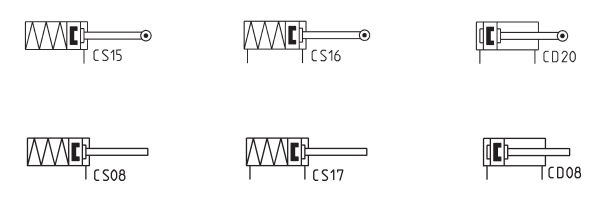

ПНЕВМАТИЧНІ СИМВОЛИ



ST_1

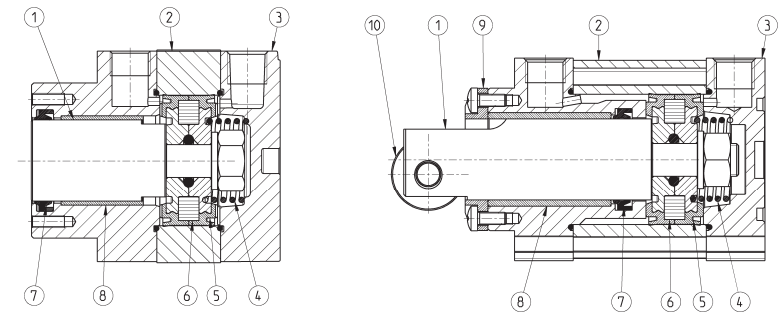

МАТЕРІАЛИ СЕРІЇ ST



ST_2



ДЕТАЛЬ МАТЕРІАЛ
1 - Шток Неіржавна сталь
2 - Профіль Анодований алюміній
3 - Кришка Анодований алюміній
4 - Пружина Сталь
5 - Ущільнення поршня Поліуретан
6 - Магніт Пластоферріт
7 - Ущільнення штока Поліуретан
8 - Втулка штока Технополімер
9 - Протиповоротне кільце Технополімер
10 - Ролик Неіржавна сталь

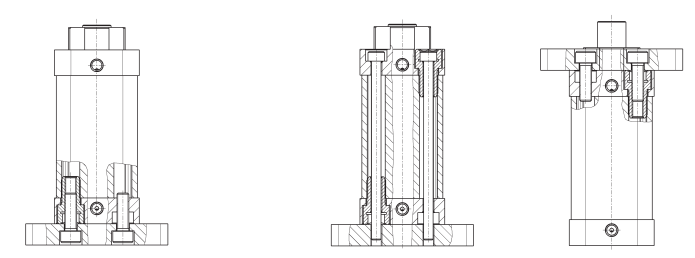

ПРИКЛАДИ МОНТАЖУ



ST_14
       Кріплення знизу                                                                        Кріплення зверху





ДОПУСТИМА СИЛА УДАРУ



Передбачається, що в момент удару між тілом, що рухається, і штоком циліндра встановлений пружний демпфер, який здатний поглинати удар, мінімальна деформація якого 1 мм.



  20 32 40 50
ST 1320 (N) 3200 (N) - 6200 (N)
ST...R 820 (N) 2600 (N) 4450 (N) 5900 (N)

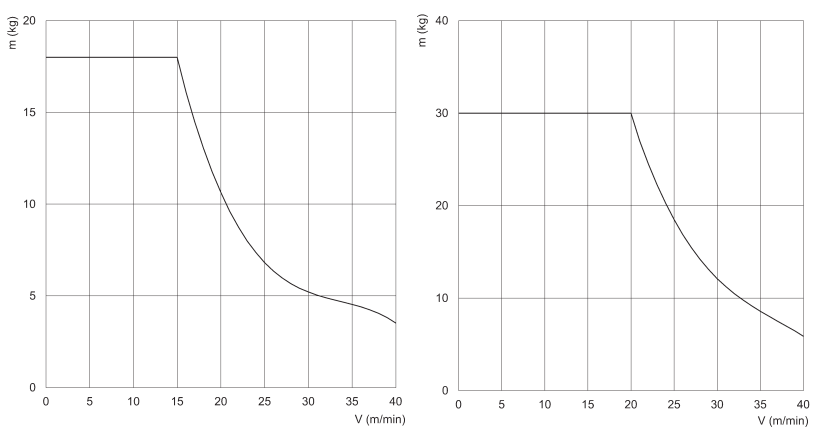

ДІАГРАМА ЗАЛЕЖНОСТІ ДОПУСТИМОЇ МАСИ РУХОМОГО ТІЛА ВІД ШВИДКОСТІ УДАРУ



ST_15

Циліндр Ø 20 мм                                                                                 Циліндр Ø 32 мм

m = маса (кг)                                                                                        m = маса (кг)

V = швидкість удару (м/хв)                                                                  V = швидкість удару (м/хв)
ST_16

Циліндр Ø 40 мм                                                                                  Циліндр Ø 50 мм

m = маса (кг)                                                                                         m = маса (кг)

V = швидкість удару (м/хв)                                                                   V = швидкість удару (м/хв)

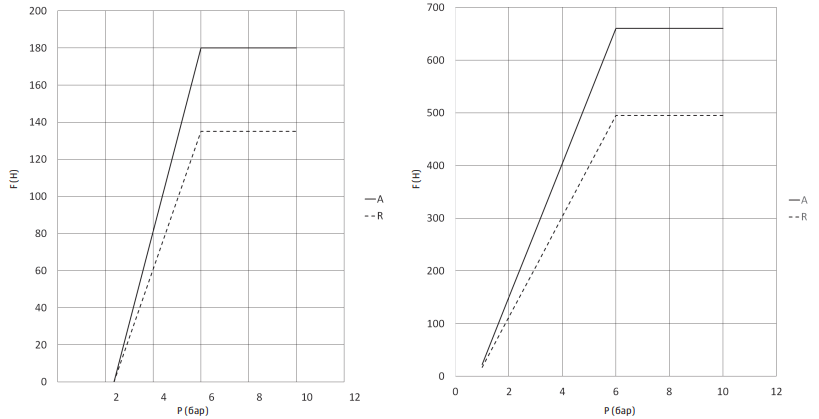

ДІАГРАМИ ЗАЛЕЖНОСТІ МАКСИМАЛЬНОГО РАДІАЛЬНОГО НАВАНТАЖЕННЯ ВІД ТИСКУ



ST_17

Циліндри діаметром 20 мм                                                              Циліндри діаметром 32 мм

Версії: стандартна (А) / протиповоротна                                        Версії: стандартна (А) / протиповоротна

P = Тиск (бар)                                                                                    P = Тиск (бар)

F = Максимальне радіальне навантаження (Н)                             F = Максимальне радіальне навантаження (Н)

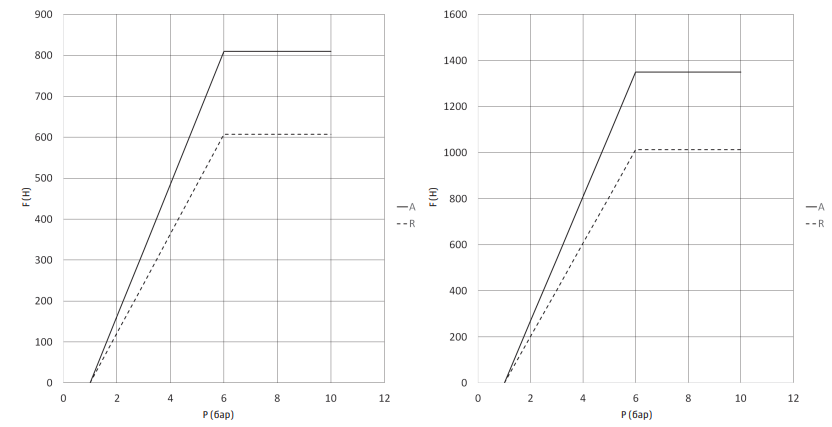

ST_18
Циліндри діаметром 40 мм                                                                      Циліндри діаметром 50 мм
Версії: стандартна (А) / протиповоротна (R)                                          Версії: стандартна (А) / протиповоротна (R)
P = Тиск (бар)                                                                                            P = Тиск (бар)
F = Максимальне радіальне навантаження (Н)                                     F = Максимальне радіальне навантаження (Н)

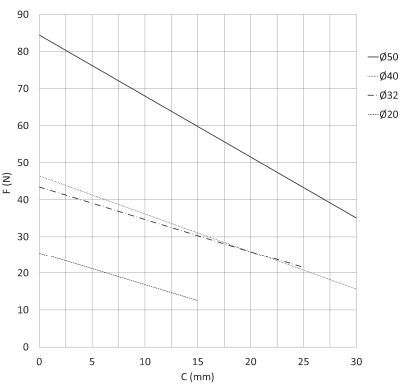

ДІАГРАМА ЗАЛЕЖНОСТІ ЗУСИЛЛЯ ПРУЖИНИ ВІД ХОДУ



ST_13

F = Зусилля

С = Хід



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



Конструкція компактний профіль
Виконання компактне на основі стандартів UNITOP і ISO 21287
Дія

двосторонньої дії, односторонньої дії з пружиною в безштоковій порожнині,

двосторонньої дії з пружиною в безштоковій порожнині
Діаметр 20, 32, 40 (тільки Мод. ST32), 50 мм
Хід (мін. - макс.) 5 ÷ 30 мм (див. таблицю стандартних ходів)
Версія штоку без різьби, з внутрішньою різьбою, протиповоротний,
протиповоротний з внутрішньою різьбою, протиповоротний з роликом
Протиповоротна версія комплектується антифрикційним кільцем із технополімеру
Кріплення і монтаж безпосередньо в різьбові отвори у кришках циліндру, у будь-якому положенні
Тип гальмування в кінці ходу механічні амортизатори удару
Максимальна частота

5 Гц (ø 20, 32, 40 мм)

3 Гц (ø 50 мм)
Робоча температура 0°C ÷ 80°C (при сухому повітрі -20°C)
Температура зберігання -20°C ÷ 100°C
Робочий тиск

1 ÷ 10 бар (двосторонньої дії)

2 ÷ 10 бар (односторонньої дії)
Максимальний люфт обертання поршня (для протиповоротної версії)

±4° (ø 20, 32, 40 мм)

±3° (ø 50 мм)
Максимальний крутний момент (для протиповоротної версії)

1,5 Нм (ø 20 мм)

2,5 Нм (ø 32, 40 мм)

3,5 Нм (ø 50 мм)
Робоче середовище очищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1: 2010 [7:8:4].
Використання зовнішніх датчиків пази з трьох сторін для установки датчиків Мод. CST і CSH



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
