Опис
Короткоходові циліндри серії QL доступні в різних діаметрах від 12 мм до 50 мм і призначені для забезпечення широкого спектру потреб, починаючи від невеликих задач в упаковці або складанні, і закінчуючи вимогами до обробки деталей для деревообробної промисловості. Мала вага алюмінієвого корпусу та компактна конструкція роблять цей циліндр швидким та простим у монтажі, навіть в обмежених та незручних місцях. Серія QL доступна у виконанні двосторонньої дії, магнітні та немагнітні. Повний асортимент аксесуарів, таких як стандартні, великі та вузькі кріпильні лапи, покращують придатність та зручність використання асортименту.
ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ СЕРІЇ QL
■ = двосторонньої дії ✖ = двосторонньої дії на великий хід ● = двосторонньої дії з прохідним штоком
Ø | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ||||||||||||
16 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ||||||||||||
20 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ||||||||
25 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ||||||||
32 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ |
40 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ |
50 | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ■ ● | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ |
ПНЕВМАТИЧНІ СИМВОЛИ

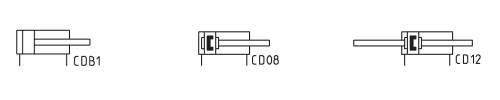

Пневматичні символи, зазначені в КОДУВАННІ, наведені нижче

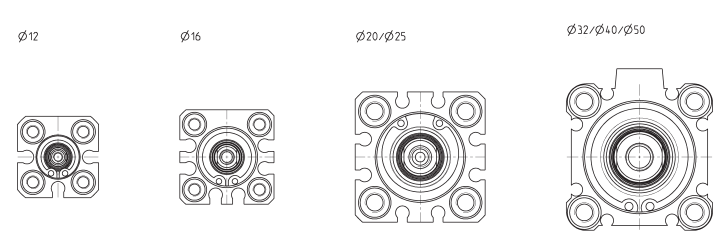

МОНТАЖ ДАТЧИКІВ:
Код | Найменування |
---|
Конструкція | компактний профіль |
Дія | двостороння |
Матеріали |
корпус: анодований алюміній шток: неіржавна сталь ущільнення поршня: NBR штокова манжета: PU |
Робоча температура | 0°C ÷ 80°C (при сухому повітрі -20°C) |
Кріплення | за допомогою гвинтів або кронштейнів |
Робочий тиск | 1 ÷ 10 бар (двосторонньої дії) |
Робоче середовище |
клас очищення повітря за стандартом ISO 8573-1: 2010 [7:8:4]. Якщо використовується маслорозпилювач, рекомендується використовувати мастило ISO VG32. Після, використання мастила не слід переривати. |
Хід | див. таблицю |
Діаметр | ø 12, 16, 20, 25, 32, 40, 50 |
Використання з зовнішніми датчиками | Серія CSC |
