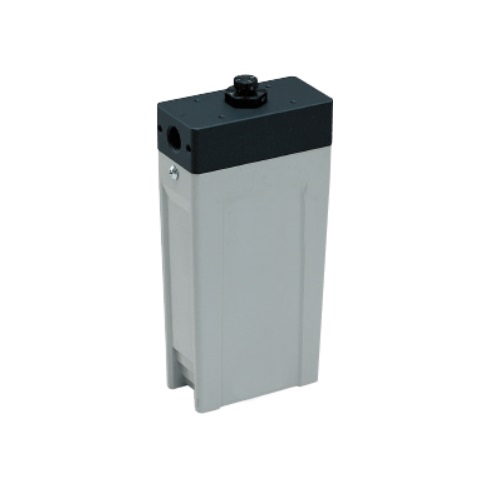

Мембранні осушувачі Серія MDRY-CSW
Опис
Мембранні осушувачі MDRY-CSW виготовляються з фторомісткої смоли Flemion. Порожні волокна ефективно справляються з перенесенням парів через їх стінки від областей з високим вмістом пари в області з низьким. Для роботи мембранного осушувача потрібна наявність лише 2 класу повітря ISO 8573: сухий і вологий. У міру того, як наростає різниця в концентрації водяної пари в порожнині і зовні фторомісткого волокна, мембрана починає пропускати водяні пари назовні, щоб вирівняти концентрацію парів. Для видалення молекул води, які пройшли через стінки, з вихідної частини мембрани забирається невелика кількість осушенного повітря, який розширюється до атмосферного тиску. Данt повітря проходить в напрямку, протилежному основному потоку, захоплюючи на своєму шляху молекули води і виводиться з мембранного осушувача через вихідний отвір. Перед MDRY-CSW необхідно встановлювати коалісцентний фільтр надтонкого очищення.

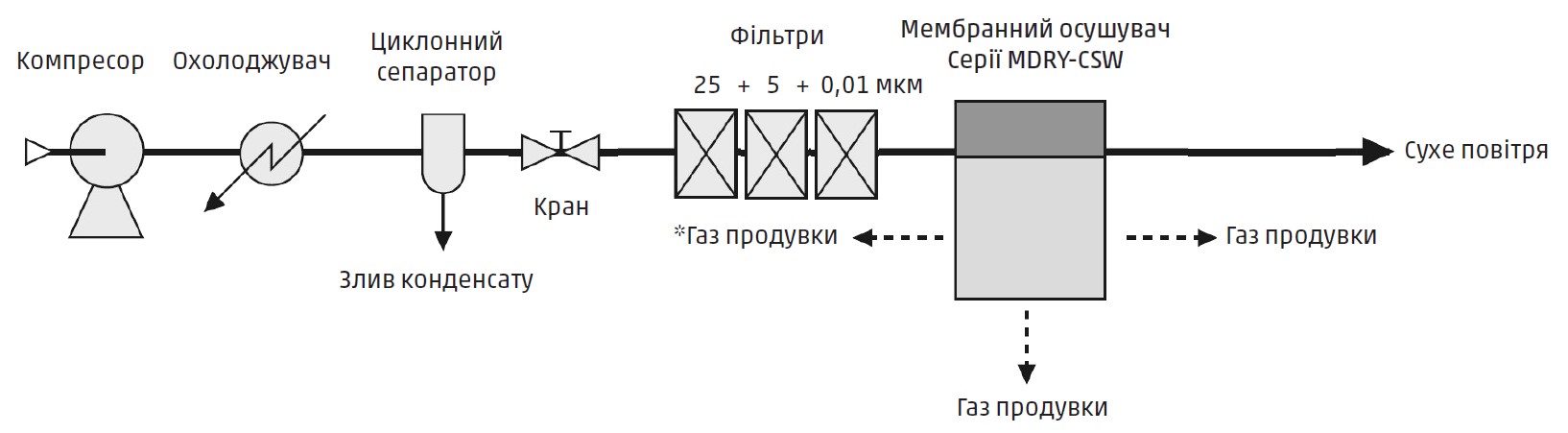

Мембранний осушувач Серія MDRY-CSW - МОНТАЖ В СИСТЕМУ
ПРИМІТКА: Окрім MDRY-CSW-015/OP
 |
* Частина виробленого сухого повітря повертається назовні порожнистих волоконних мембран у вигляді продувного повітря, який виділяє водяну пару.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

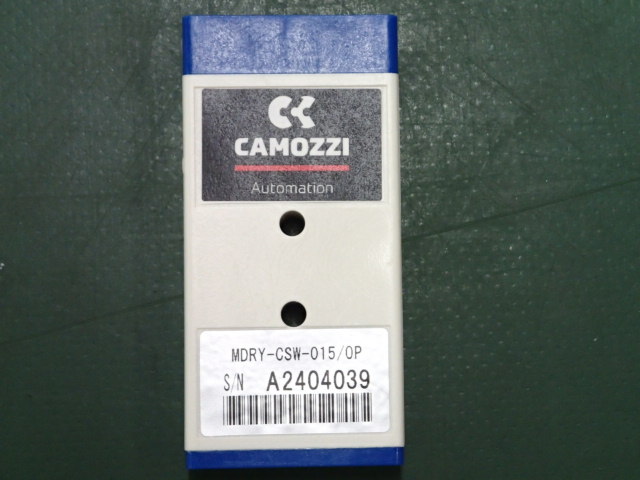

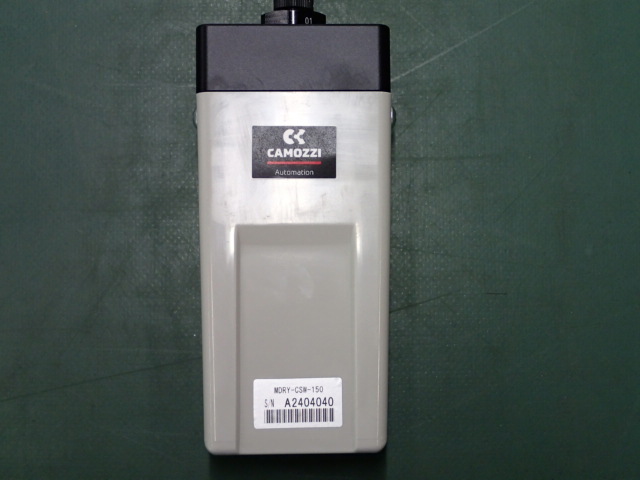

| Мод. | Продуктивність | Розміри,мм | Приєднання | Вага | ||||
| л/хв | W | H | D | Робоче повітря | Повітря продувки | кг | Система продувки | |
| MDRY-CSW-015/OP | 15 | 36 | 75 | 15 | М5(Female) | М5(Female) | 0,05 | - |
| MDRY-CSW-015/IP | - | Вбудований контур продувки | ||||||
| MDRY-CSW-050 | 50 | 61 | 112 | 31 | Rc 1/8 | - | 0,26 | Вбудований контур продувки |
| MDRY-CSW-050/H* | ||||||||
| MDRY-CSW-080 | 80 | 61 | 112 | 31 | Rc 1/8 | - | 0,27 | Вбудований контур продувки |
| MDRY-CSW-080/H* | ||||||||
| MDRY-CSW-150 | 150 | 70 | 150 | 40 | Rc 1/4 | - | 0,39 | Вбудований контур продувки |
| MDRY-CSW-250 | 300 | 100 | 200 | 50 | Rc 3/8 | - | 0,69 | Вбудований контур продувки |
| MDRY-CSW-450 | 450 | 100 | 200 | 50 | Rc 3/8 | - | 0,71 | Вбудований контур продувки |
| MDRY-CSW-450/H* | ||||||||
Дані про витрату газу що подаэться базуються на наступних робочих умовах: Тиск газу: 0,7 МПа (102 psig), втрата тиску між входом і виходом ≤ 0,035 МПа (5,1 psig).
* Ці моделі відносяться до типу малої продувки (див. графіки)

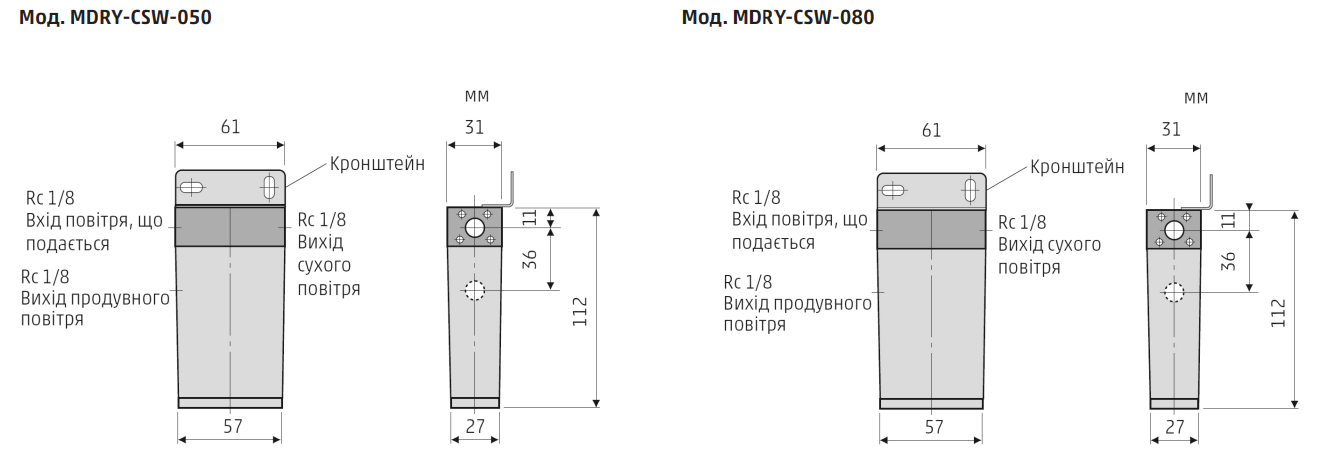

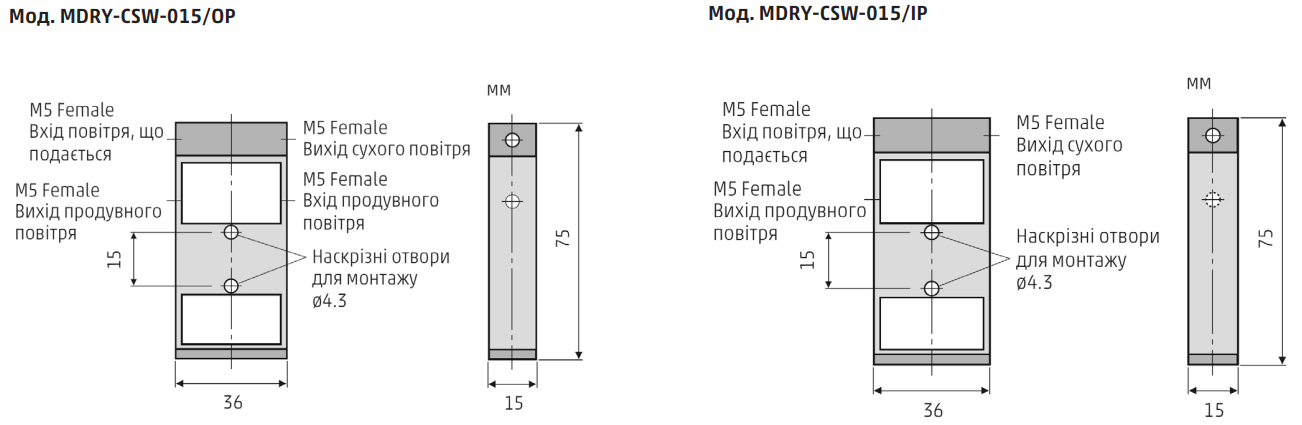

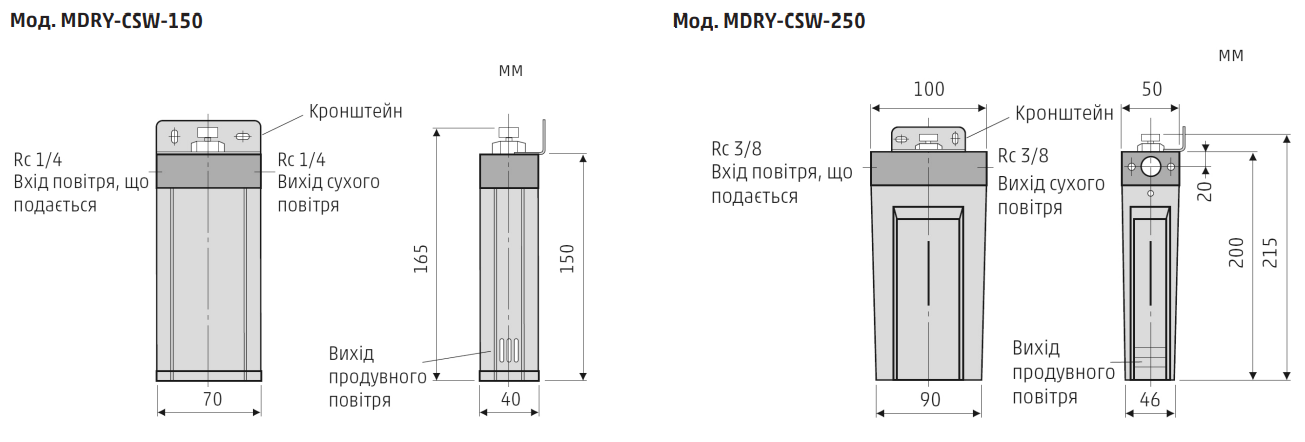

Мембранний осушувач Серія MDRY-CSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |
|

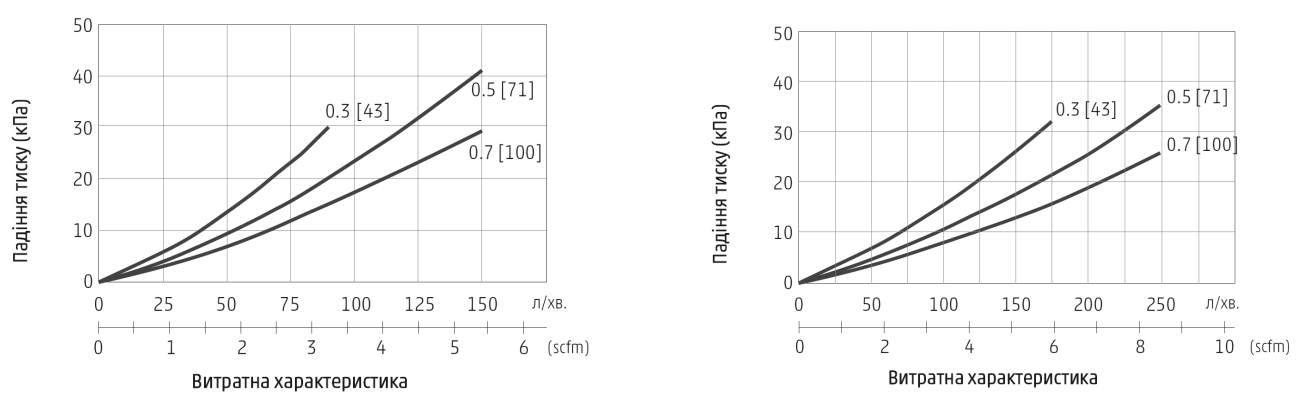

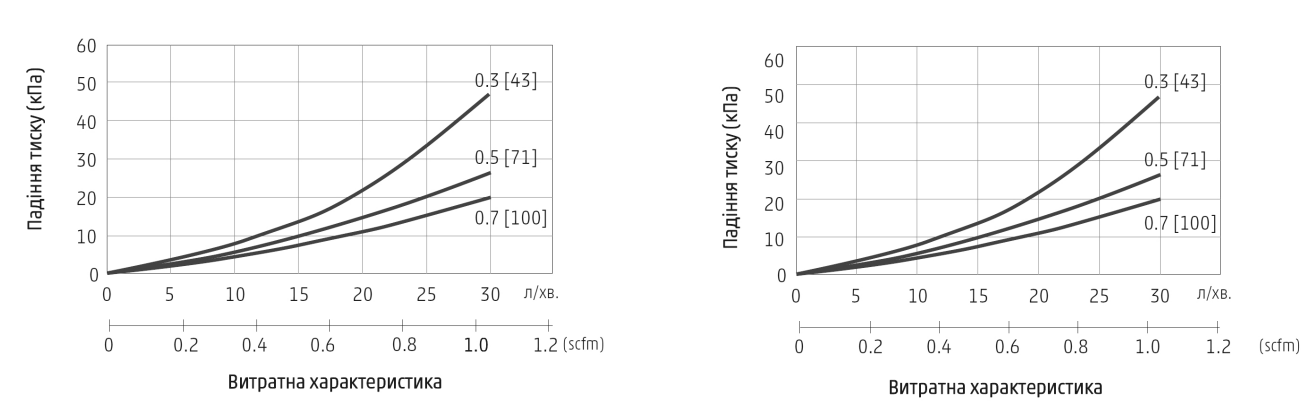

ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 |
|
|

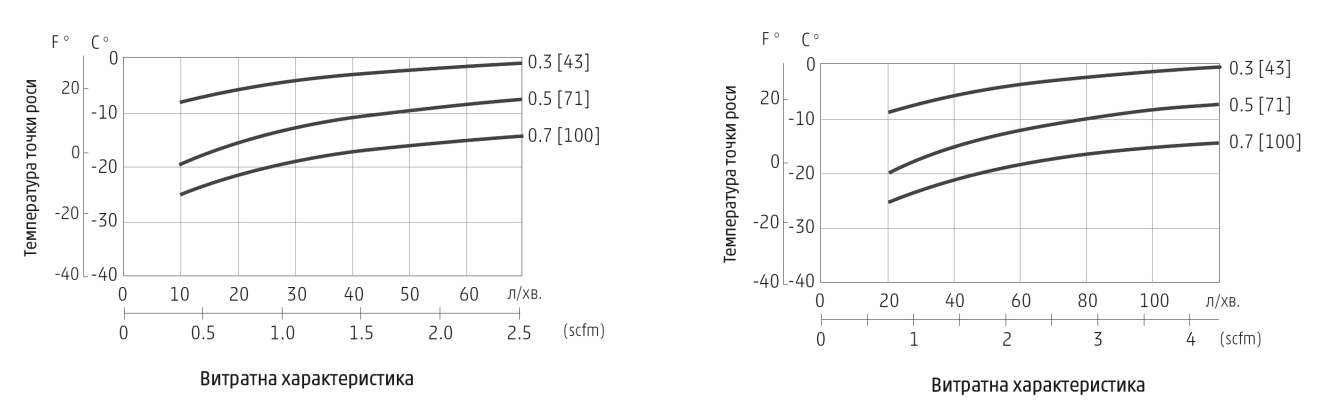

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% |
ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% |
 |
|
Мембранний осушувач Серія MDRY-CSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |
|

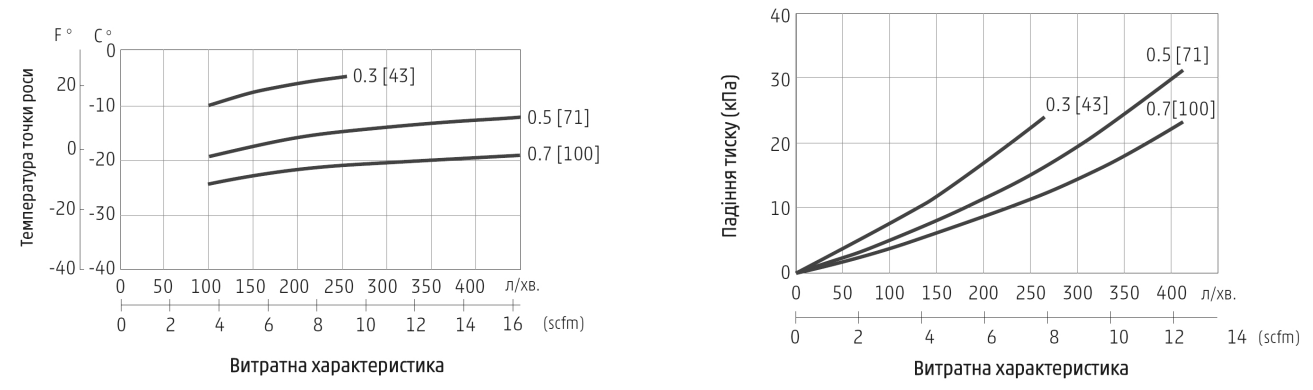

ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 |
|
|
ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: див. таблицю 2 |
ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: див. таблицю 2 |
 |
|

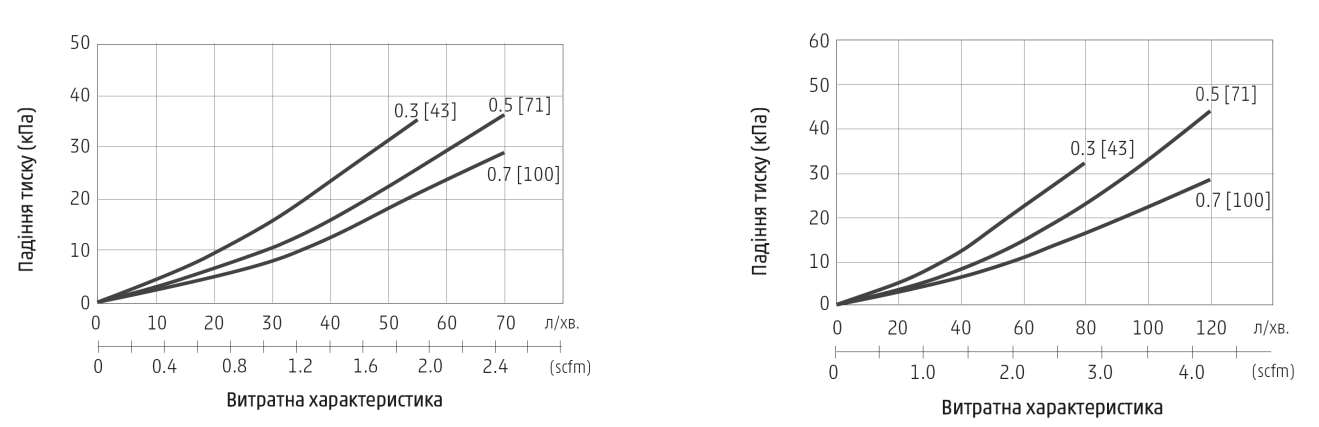

Мембранний осушувач Серія MDRY-CSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |
|
ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 |
|
|

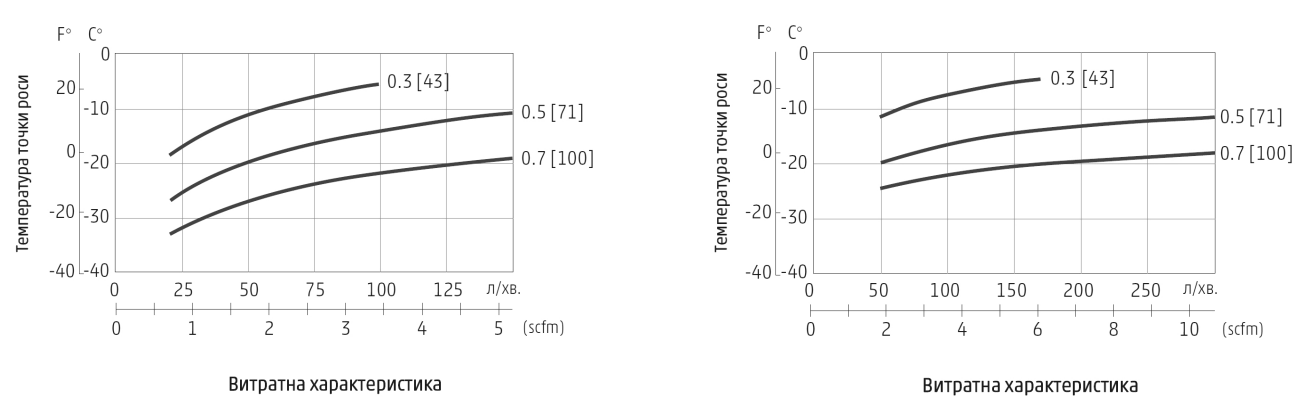

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: позиція 3, див. таблицю 2 |
ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: позиція 3, див. таблицю 2 |
 |
|

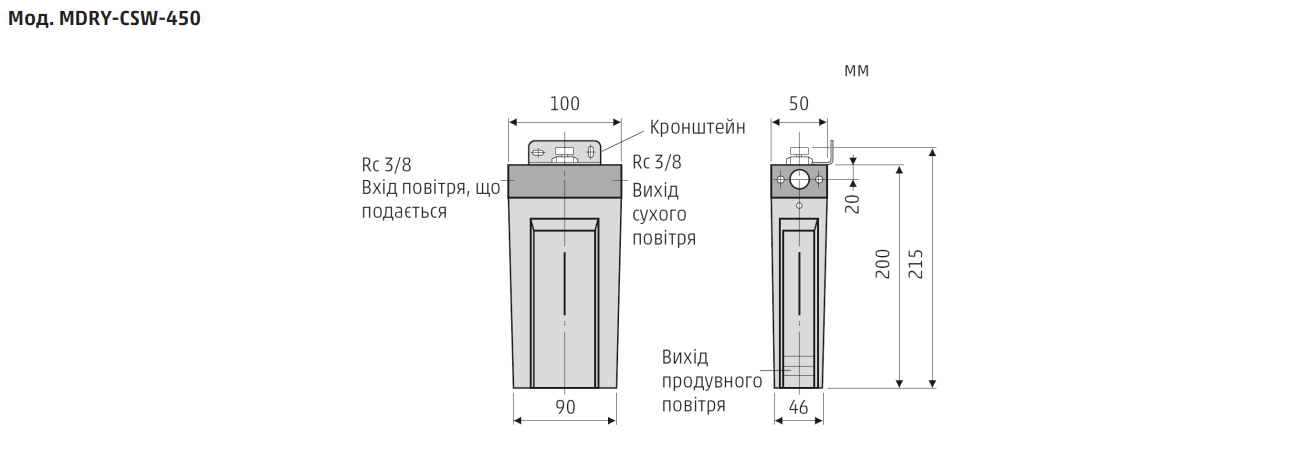

Мембранний осушувач Серія MDRY-CSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |
|

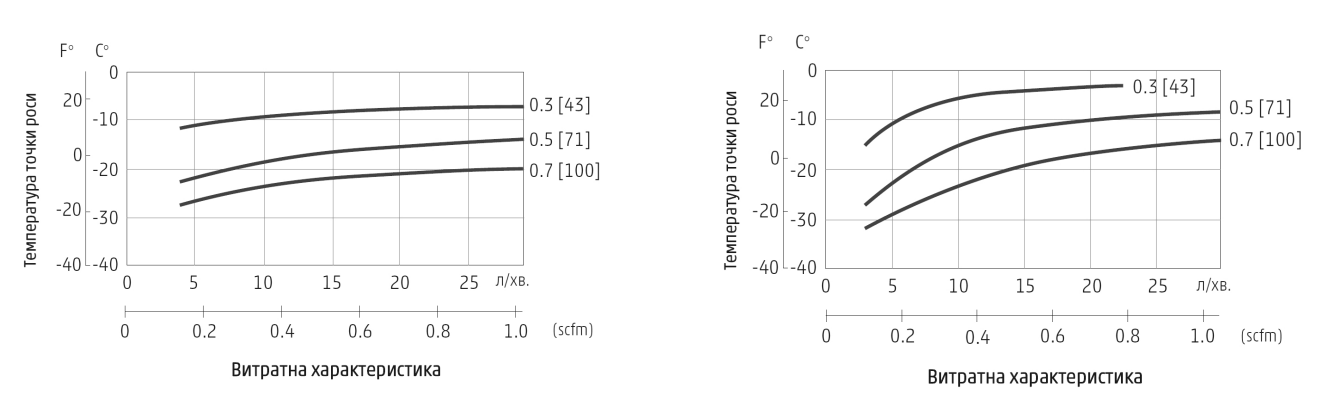

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: позиція 2, див. таблицю 2 |
ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 |
|
ВИТРАТНА ХАРАКТЕРИСТИКА ПРОДУВНОГО ПОВІТРЯ
Таблиця 2
| Мод. | Номер позиції на кришці осушувача | 0,3 [43], або 3 бар | Тиск, МПа [psig] | ||||
| 0,5 [71], або 5 бар | 0,7 [100], або 7 бар | ||||||
| л/хв. | scfm | л/хв. | scfm | л/хв. | scfm | ||
| MDRY-CSW-015/IP | - | 1 | 0,04 | 1,5 | 0,05 | 2 | 0,07 |
| MDRY-CSW-050 | - | 3 | 0,11 | 5 | 0,18 | 6 | 0,21 |
| MDRY-CSW-050/H* | - | 1,5 | 0,05 | 2 | 0,07 | 3 | 0,11 |
| MDRY-CSW-080 | - | 6 | 0,21 | 9 | 0,32 | 12 | 0,42 |
| MDRY-CSW-080/H* | - | 3 | 0,11 | 5 | 0,18 | 6 | 0,21 |
| MDRY-CSW-150 | 1 | 3 | 0,11 | 5 | 0,18 | 6 | 0,21 |
| 2 | 6 | 0,21 | 9 | 0,32 | 12 | 0,42 | |
| 3 | 12 | 0,42 | 19 | 0,67 | 25 | 0,88 | |
| MDRY-CSW-250 | 1 | 12 | 0,42 | 19 | 0,67 | 25 | 0,88 |
| 2 | 25 | 0,88 | 38 | 1,34 | 50 | 1,77 | |
| 3 | 37 | 1,31 | 56 | 1,98 | 75 | 2,65 | |
| MDRY-CSW-450 | 1 | 25 | 0,88 | 38 | 1,34 | 50 | 1,77 |
| 2 | 37 | 1,31 | 56 | 1,98 | 75 | 2,65 | |
| 3 | 63 | 2,22 | 94 | 3,32 | 125 | 4,41 | |
| MDRY-CSW-450/H* | 1 | 12 | 0,42 | 19 | 0,67 | 25 | 0,88 |
| 2 | 25 | 0,88 | 38 | 1,34 | 50 | 1,77 | |
| 3 | 37 | 1,31 | 56 | 1,98 | 75 | 2,65 | |
* Ці моделі відносяться до типу малої продувки
Показати більше
| Код | Найменування |
|---|
|
Робочий тиск |
від 0 до 8,5 бар |
|
Продуктивність |
від 15 до 450 л/хв |
|
Точка роси |
до -35°C |
|
Температура потоку повітря |
від -20 до +55 °C (-4 до +131 °F) |
|
Температура навколишнього середовища |
від +3 до +55 °C (+37 до +131 °F) (запобігати обмороженню) |
