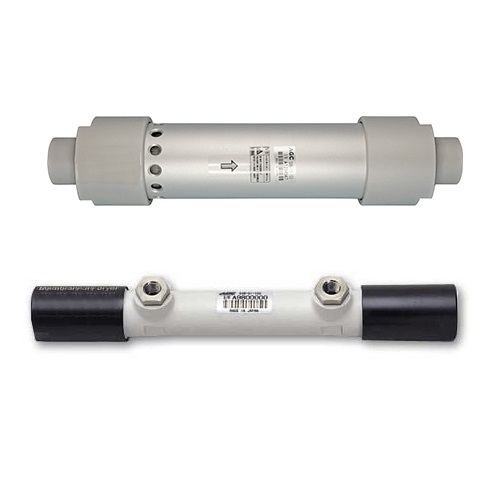

Мембранні осушувачі Серія MDRY-BSW
Опис
Мембранні осушувачі MDRY-BSW виготовляються з фторомісткої смоли Flemion. Порожні волокна ефективно справляються з перенесенням парів через їх стінки від областей з високим вмістом пари в області з низьким. Для роботи мембранного осушувача потрібна наявність лише 2 класу повітря ISO 8573: сухий і вологий. У міру того, як наростає різниця в концентрації водяної пари в порожнині і зовні фторомісткого волокна, мембрана починає пропускати водяні пари назовні, щоб вирівняти концентрацію парів. Для видалення молекул води, які пройшли через стінки, з вихідної частини мембрани забирається невелика кількість осушенного повітря, який розширюється до атмосферного тиску. Данt повітря проходить в напрямку, протилежному основному потоку, захоплюючи на своєму шляху молекули води і виводиться з мембранного осушувача через вихідний отвір. Перед MDRY-BSW необхідно встановлювати коалісцентний фільтр надтонкого очищення.

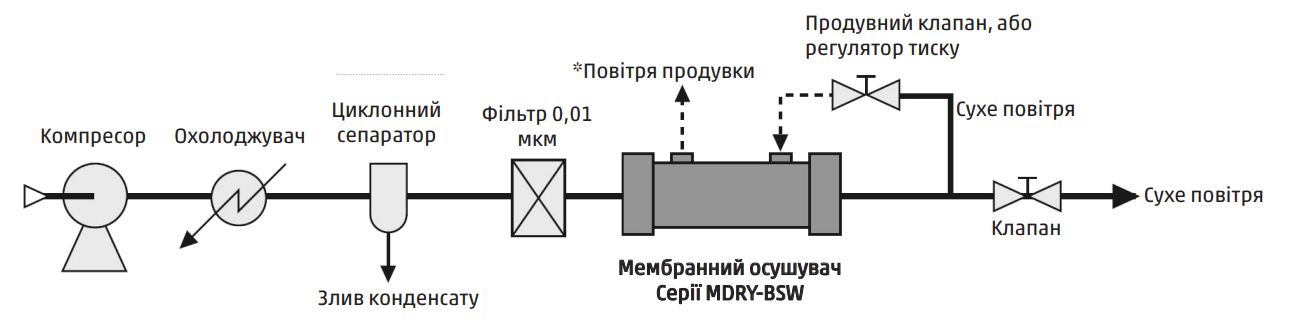

Мембранний осушувач Серія MDRY-BSW - МОНТАЖ В СИСТЕМУ
ПРИМІТКА: Окрім MDRY-BSW-1200, MDRY-BSW-1800
 |
* Частину сухого повітря необхідно направити в корпус волокон мембран на обдув, щоб здійснити процес регенерації який виводить вологе повітря назовні з контуру осушення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Мод. | Продуктивність | Розміри,мм | Приєднання | Вага | |||
| л/хв | D | L | Робоче повітря | Повітря продувки | кг | Система продувки | |
| MDRY-BSW-150 | 150 | 32 | 240 | Rc 1/4 | Rc 1/8 | 0.22 | - |
| MDRY-BSW-100 | 100 | 32 | 340 | Rc 1/4 | Rc 1/8 | 0.26 | - |
| MDRY-BSW-300 | 300 | 50 | 310 | Rc 3/8 | Rc 1/2 | 0.63 | - |
| MDRY-BSW-600 | 600 | 50 | 310 | Rc 3/8 | Rc 1/2 | 0.66 | - |
| MDRY-BSW-1200 | 1200 | 75 | 340 | Rc 1/2 | - | 1.32 | Вбудований контур продувки |
MDRY-BSW-1800 | 1800 | 110 | 370 | Rc 1 | - | 4.81 | Вбудований контур продувки |
Тиск продувного повітря/регенерації не можна перевищувати 0,5 бар.
Дані про витрату газу що подаэться базуються на наступних робочих умовах: Тиск газу: 0,7 МПа (102 psig), втрата тиску між входом і виходом ≤ 0,035 МПа (5,1 psig).

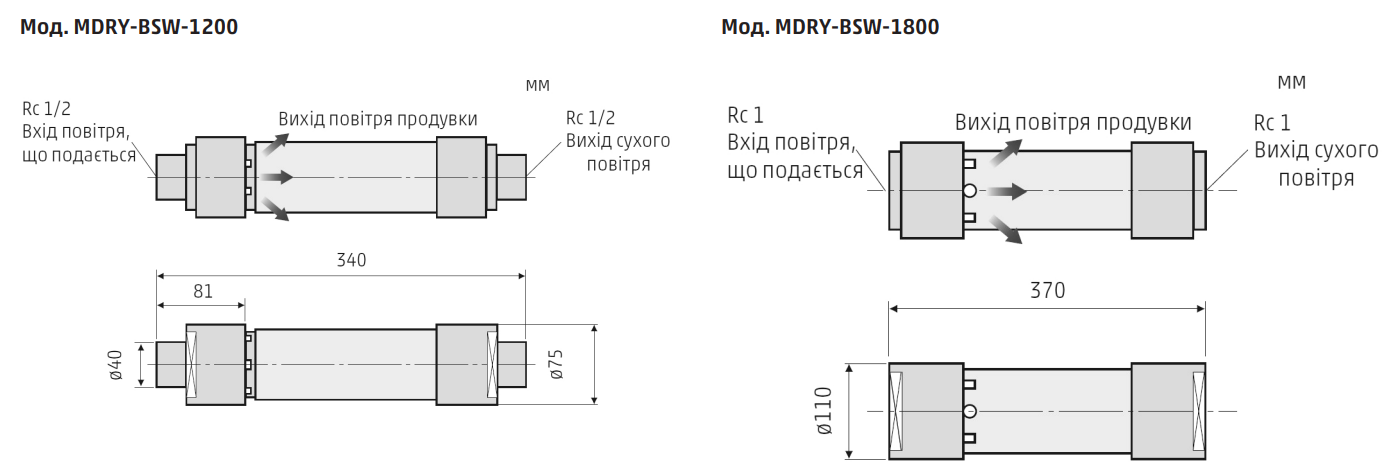

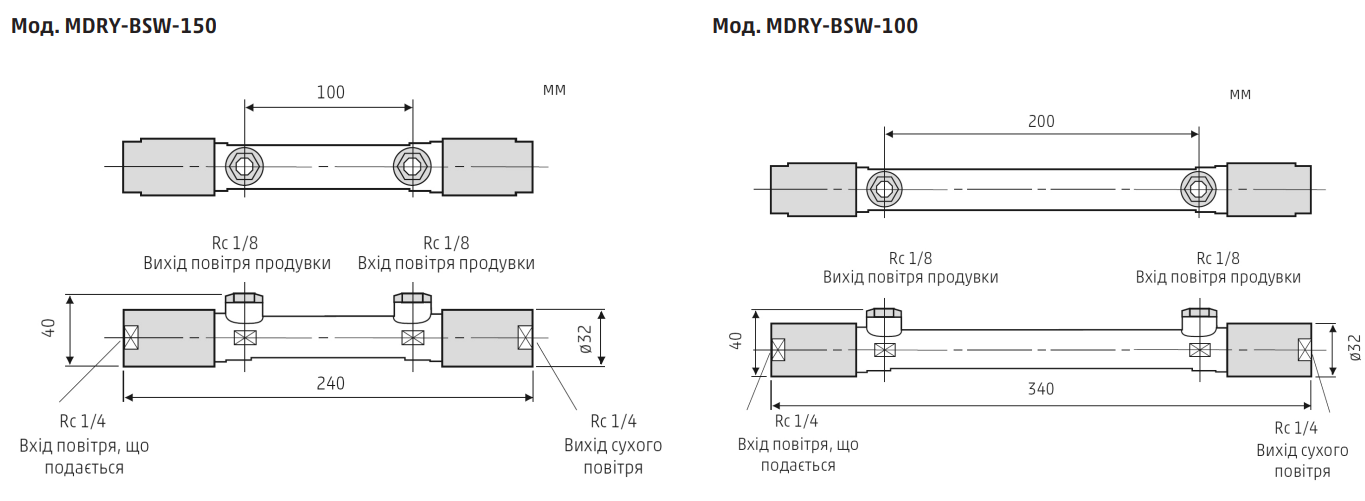

Мембранний осушувач Серія MDRY-BSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |

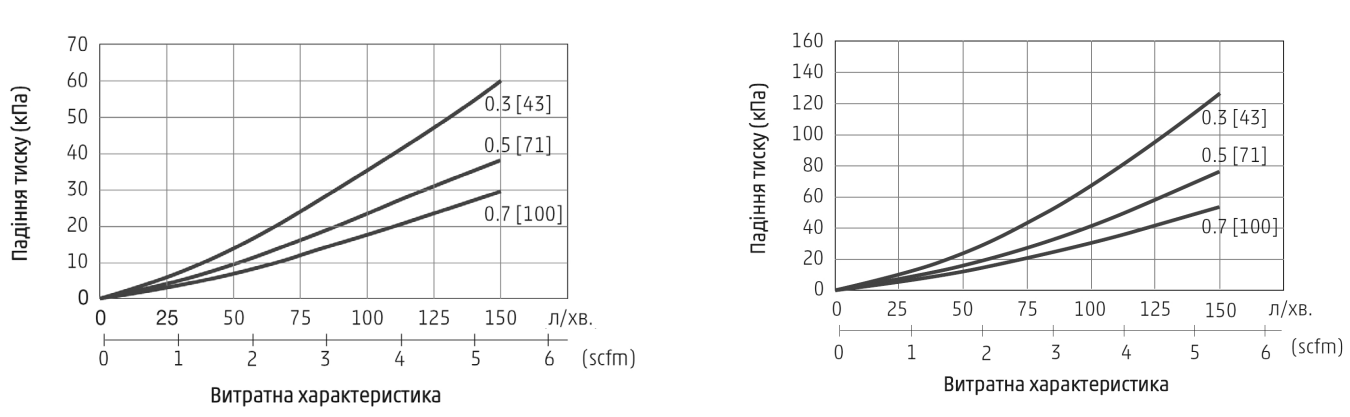

ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] | ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 | |

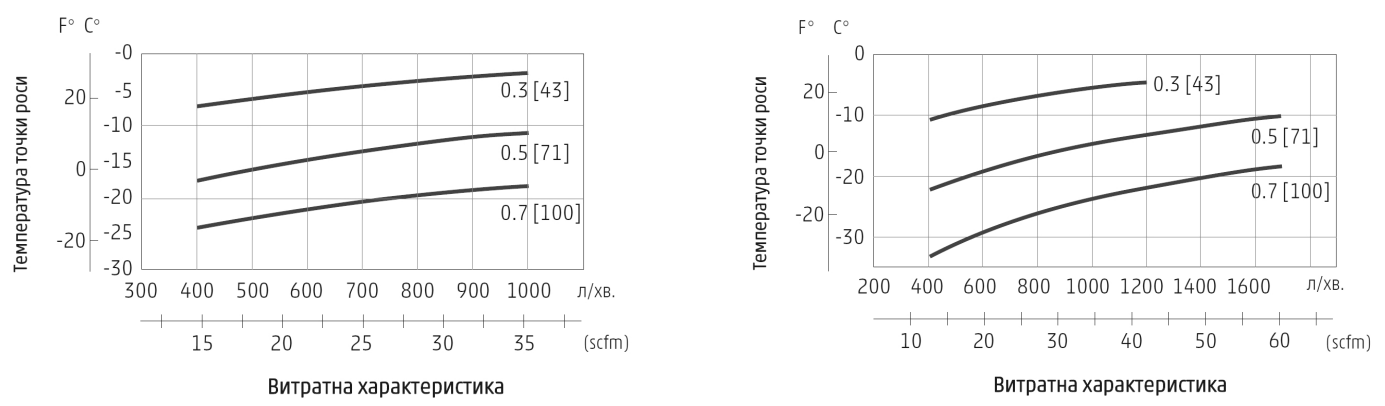

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% | ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% |
 | |

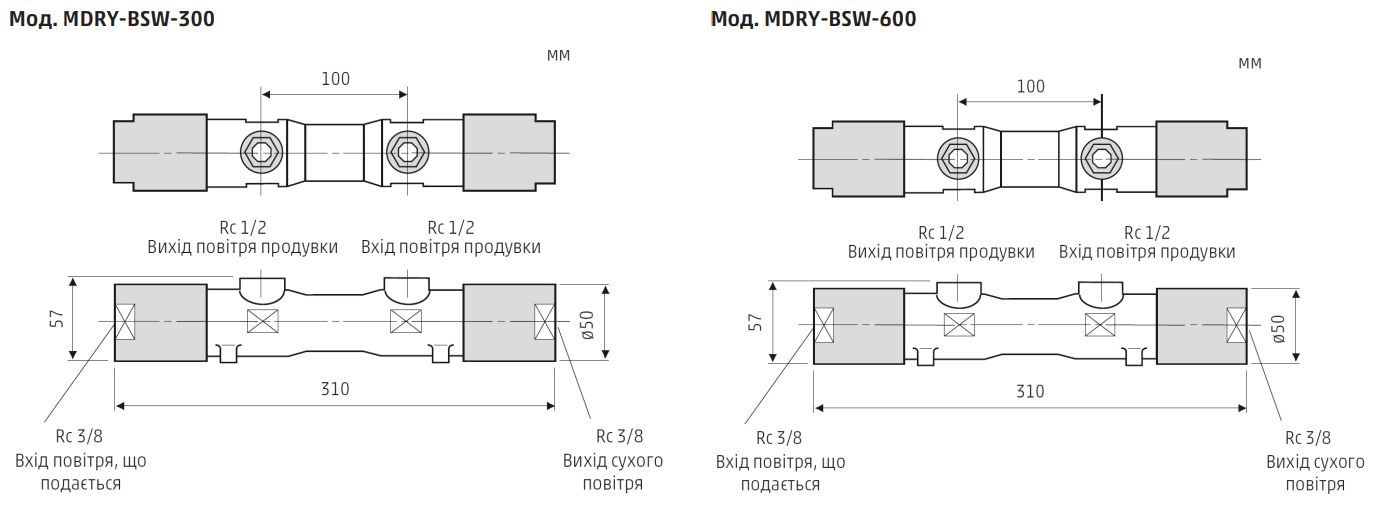

Мембранний осушувач Серія MDRY-BSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |

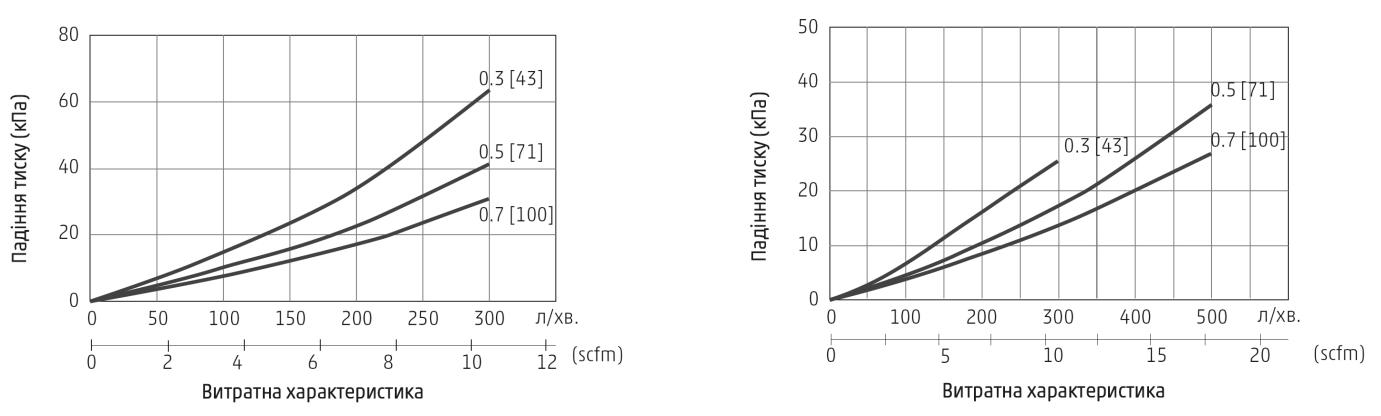

ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] | ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 | |

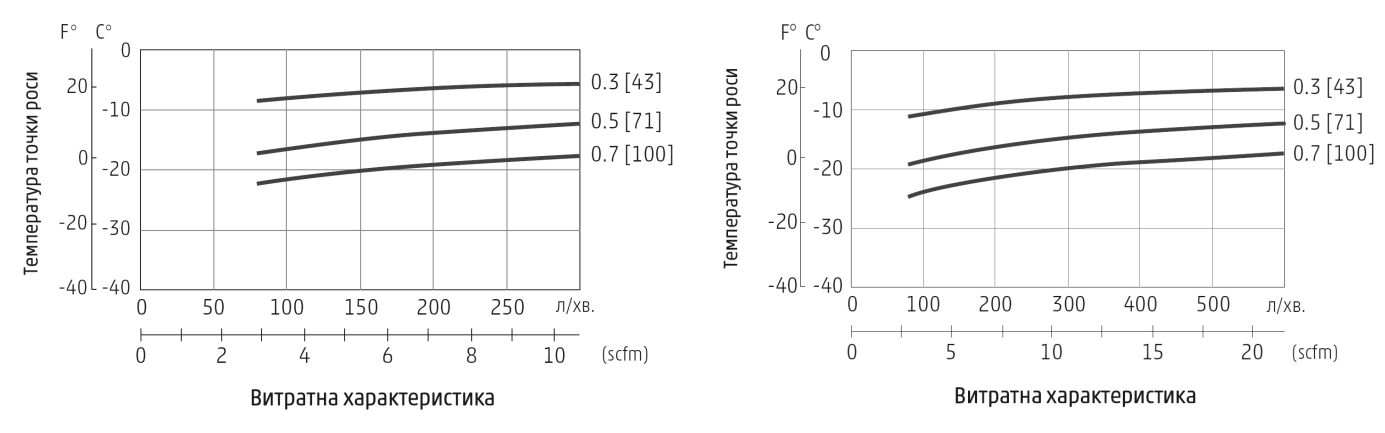

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% | ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% |
 | |
Мембранний осушувач Серія MDRY-BSW - РОЗМІРИ - ГРАФІКИ ВИТРАТ
 |

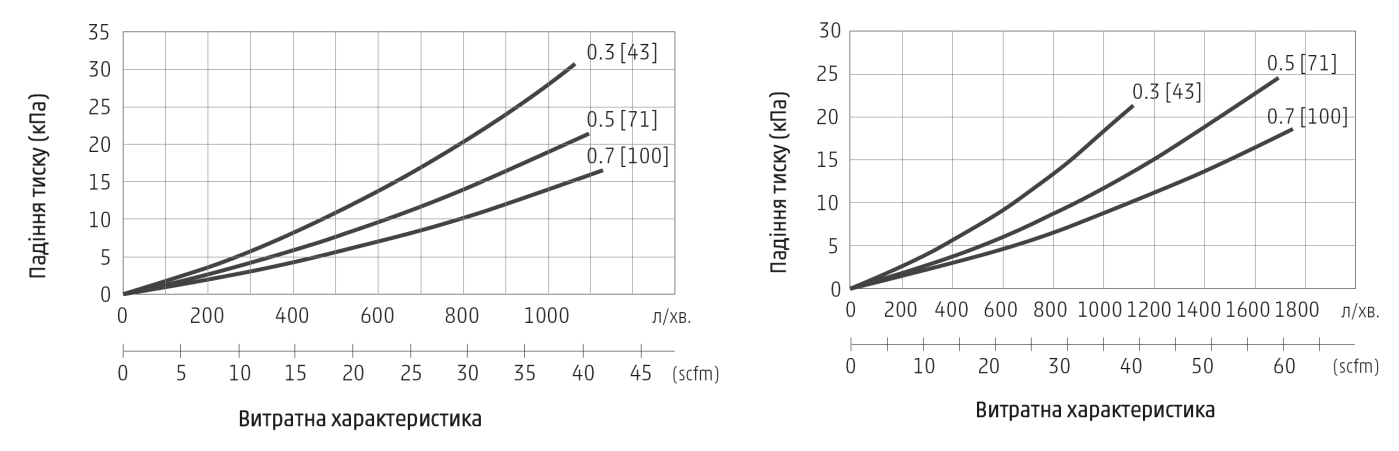

ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] | ПАДІННЯ ТИСКУ Параметр: Тиск повітря, що подається, МПа [psig] |
 | |

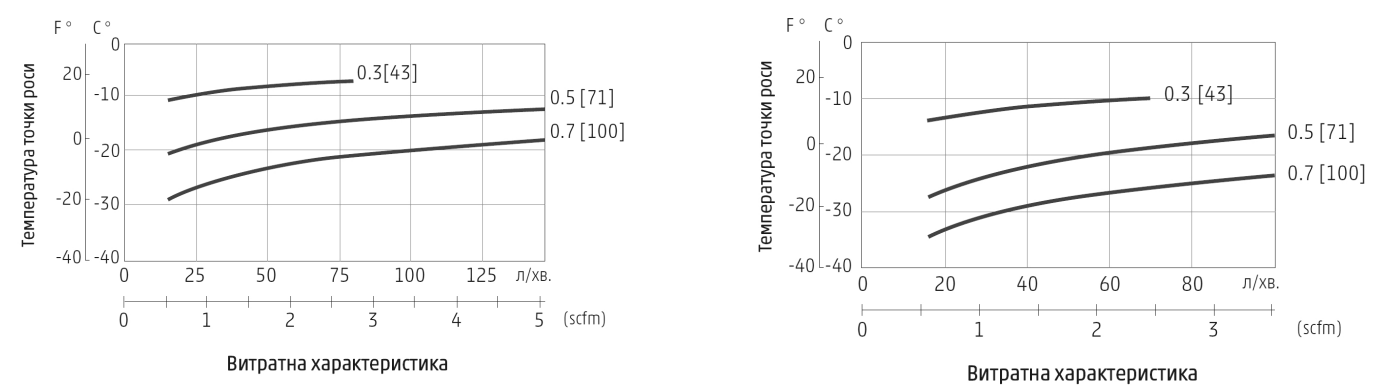

ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% | ЕФЕКТИВНІСТЬ ОСУШУВАННЯ Параметр: Тиск повітря, що подається, МПа [psig] ПРИКЛАД ВИМІРЮВАННЯ: Температура повітря, що подається: 20°C (68 °F) Температура точки роси: 20°C (68 °F) Коефіцієнт потоку продувного повітря: 20% |
 | |
ВИТРАТНА ХАРАКТЕРИСТИКА ПРОДУВНОГО ПОВІТРЯ
| Мод. | 0,3 [43], або 3 бар | Тиск, МПа [psig] | ||||
| 0,5 [71], або 5 бар | 0,7 [100], або 7 бар | |||||
| л/хв. | scfm | л/хв. | scfm | л/хв. | scfm | |
| MDRY-BSW-1200 | 80 | 2.82 | 120 | 4.24 | 150 | 5.65 |
| MDRY-BSW-1800 | 136 | 4.80 | 203 | 7.17 | 270 | 9.53 |
Показати більше
| Код | Найменування |
|---|
| Робочий тиск | від 0 до 8,5 бар |
| Продуктивність | від 100 до 1800 л/хв |
| Точка роси | до -35°C |
| Температура потоку повітря | від -20 до +55 °C (-4 до +131 °F) |
| Температура навколишнього середовища | від +3 до +55 °C (+37 до +131 °F) (запобігати обмороженню) |
