Опис

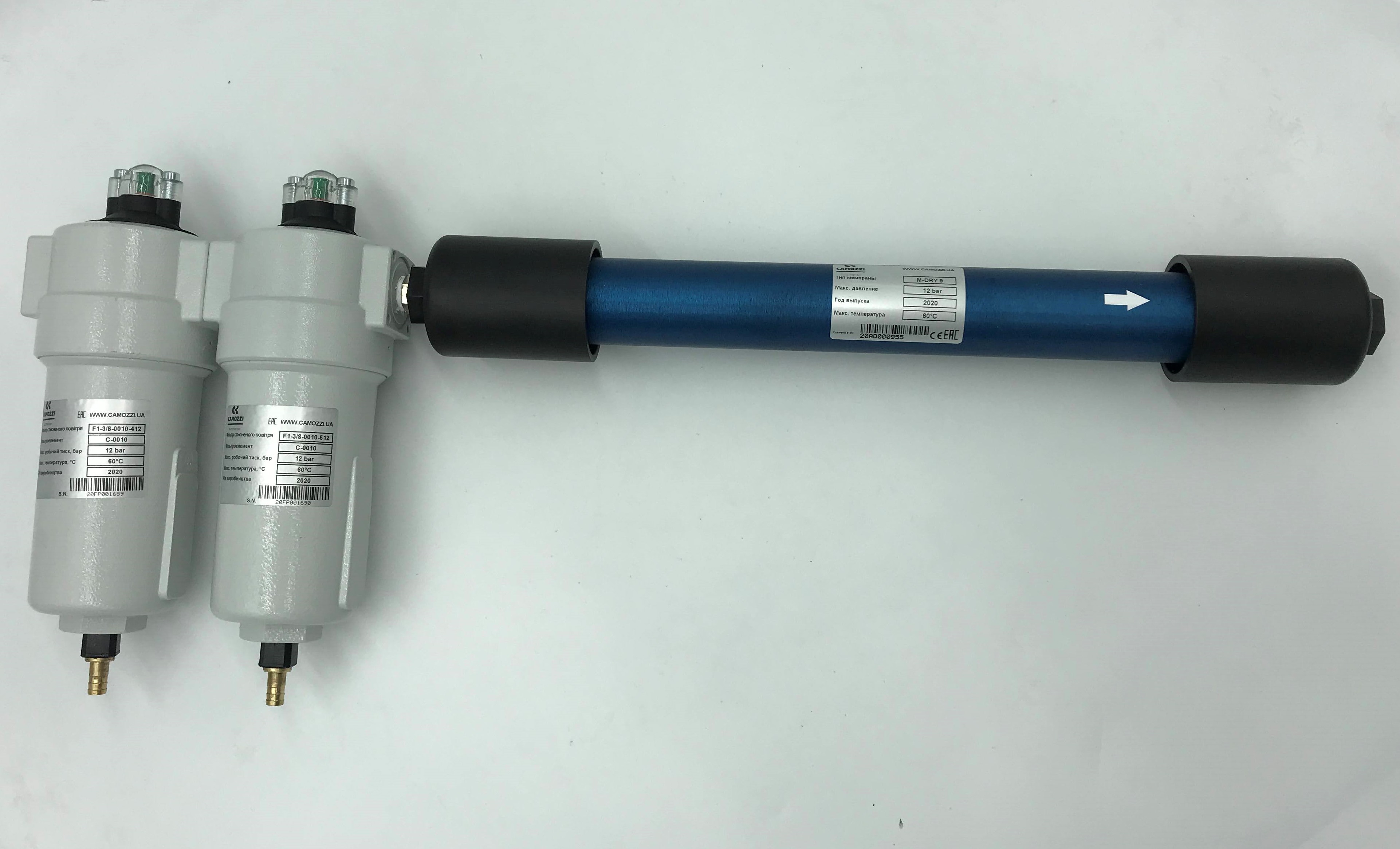

M-DRY мембранні осушувачі розроблені для високоефективного видалення парів води з стисненого повітря. Перед M-DRY необхідно встановлювати коалісцентний фільтр надтонкого очищення.

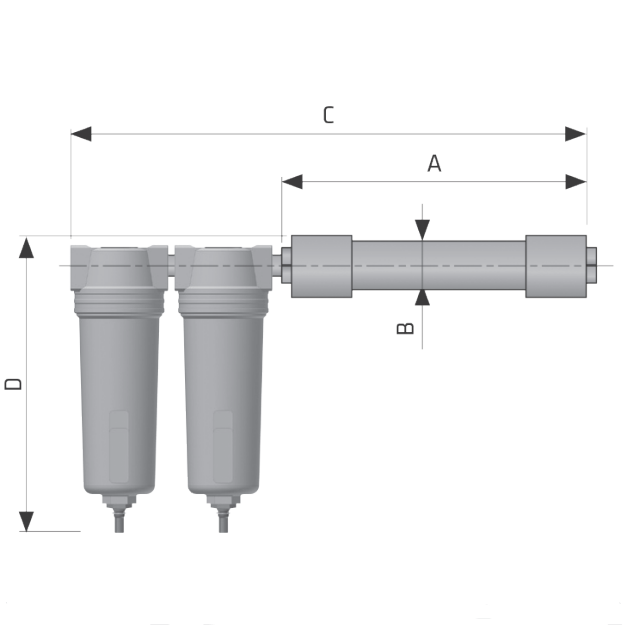

| Мод. | З'єднання | Робочий тиск | Продуктивність✻ | Розміри (мм) | ||||
|---|---|---|---|---|---|---|---|---|
| Різьба | бар | Нм3/год | Нл/хв | A | B | C | D | |
| M-DRY 3 | G 1/4’’ | 12 | 3 | 50 | 224 | 43,7 | 325 | 175 |
| M-DRY 6 | G 1/4’’ | 12 | 6 | 100 | 325 | 43,7 | 453 | 175 |
| M-DRY 9 | G 1/4’’ | 12 | 9 | 150 | 427 | 43,7 | 555 | 175 |
| M-DRY 12 | G 1/4’’ | 12 | 12 | 200 | 503 | 43,7 | 611 | 175 |
| M-DRY 18 | G 1/2’’ | 12 | 18 | 300 | 312 | 61 | 476 | 208 |
| M-DRY 24 | G 1/2’’ | 12 | 24 | 400 | 376 | 61 | 540 | 208 |
| M-DRY 32 | G 1/2’’ | 12 | 36 | 600 | 465 | 61 | 661 | 208 |
| M-DRY 44 | G 1/2’’ | 12 | 48 | 800 | 592 | 61 | 788 | 208 |
| M-DRY 63 | G 1/2’’ | 12 | 63 | 1050 | 411 | 89 | 607 | 208 |
| M-DRY 90 | G 1/2’’ | 12 | 90 | 1500 | 551 | 89 | 755 | 284 |
| M-DRY 123 | G 1/2’’ | 12 | 123 | 2050 | 551 | 89 | 755 | 284 |
| M-DRY 180 | G 1’’ | 12 | 180 | 3000 | 607 | 114 | 1805 | 290 |
✻При надлишковому тиску 7 бар, точці роси на вході +35°C, точці роси на виході +15 °C.
![]() |
Мембранний осушувач Серія M-DRY - Продуктивність
Точка роси на виході | 15°C | 3°C | -20°C | -40°C | ||||
Споживання проточного повітря | 10 % | 14 % | 21 % | 29 % | ||||
% Видалення води | 69,70 % | 86,53 % | 98,20 % | 99,77 % | ||||
| Нм3/год | Нл/хв | Нм3/год | Нл/хв | Нм3/год | Нл/хв | Нм3/год | Нл/хв |
MFP 3 | 3 | 50 | 2,2 | 36,6 | 1,4 | 23,3 | 1,02 | 17 |
MFP 6 | 6 | 100 | 4,3 | 71,6 | 2,8 | 46,6 | 2 | 33,3 |
MFP 9 | 9 | 150 | 6,4 | 106,6 | 4,3 | 71,6 | 3,1 | 51,6 |
MFP 12 | 12 | 200 | 8,5 | 141,6 | 5,7 | 95 | 4,1 | 68,3 |
MFP 18 | 18 | 300 | 12,8 | 213,3 | 8,5 | 141,6 | 6,2 | 103,3 |
MFP 24 | 24 | 400 | 17 | 283,3 | 11,3 | 188,3 | 8,2 | 136,6 |
MFP 32 | 36 | 600 | 25,6 | 426,6 | 17 | 283,3 | 12,4 | 206,6 |
MFP 44 | 48 | 800 | 34,1 | 568,3 | 22,7 | 378,3 | 16,4 | 273,3 |
MFP 63 | 63 | 1050 | 44,9 | 748,3 | 29,7 | 495 | 21,5 | 358,3 |
MFP 90 | 90 | 1500 | 67,3 | 1121,6 | 43,8 | 730 | 31,1 | 518,3 |
MFP 123 | 123 | 2050 | 91,7 | 1528,3 | 58,8 | 980 | 42,6 | 710 |
MFP 180 | 180 | 3000 | 128,1 | 2135 | 85,5 | 1425 | 61,5 | 1025 |
При надлишковому тиску 7 бар, точці роси на вході +35°C, данні основані на продуктивності системи за повітрям на вході.
КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ РОБОЧОГО ТИСКУ
| Робочий тиск (бар) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Корегуючий фактор✻ COP | 0,41 | 0,56 | 0,76 | 1 | 1,22 | 1,48 | 1,76 | 1,86 | 2,22 |
✻Якщо коригуючий коефіцієнт у зазначеній таблиці не дорівнює 1, то значення реальних витрат необхідно скоригувати.
Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом MFP 44 і номінальною продуктивністю 800 Нл/хв, то при тиску 5 бар (Сop = 0.56) витрати повітря через осушувач не повинні перевищувати 800✻ 0.56 = 448 Нл/хв.
Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрата споживача дорівнють 1000 Нл/хв, а робочий тиск дорівнює 10 бар, то необхідно вибрати осушувач з витратами більше, ніж 1000 / 1.76 = 568 Нл/хв, тобто модель з кодом MFP 32 (номінальні витрати 600 Нл/хв).
| Клас якості за твердими частинками (ISO 8573-1) | - |
| Клас якості за водою (ISO 8573-1) | 2✻ |
| Клас якості за мастилом (ISO 8573-1) | - |
| Перепад тиску (мбар) | 200 |
| Необхідний клас якості повітря на вході (тверді частинки) | клас 1 |
| Необхідний клас якості повітря на вході (мастило) | клас 1 <0,01 мг/м3 |
✻Точка роси на виході залежить від потоку і умов на вході. Для визначення робочих умов див. таблицю вище.
Код![]() |
Найменування![]() |
|---|
| Робочий тиск | до 12 бар |
| Продуктивність | 3 до 180 Нм3/год |
| Точка роси | +15, +3, -20, -40 °C |
| Температурний діапазон | 1,5 до 60 °C |
