Адсорбційний осушувач ADS був розроблений для видалення водяної пари з стисненого повітря, що забезпечує зниження точки роси. Серія осушувачів ADS надає широкий вибір рішень з осушення повітря з пропускною здатністю обладнання від 6 Нм3 /год до 200 Нм3 /год. Інноваційний дизайн адсорбційних осушувачів ADS розроблений з урахуванням високих вимог і дозволяє проводити швидку і надійну збірку, а також сервісне обслуговування в процесі експлуатації осушувача, яке не потребує застосування спеціальних інструментів.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Мод. |
Підключення |
Номінальний потік |
Номінальний потік |

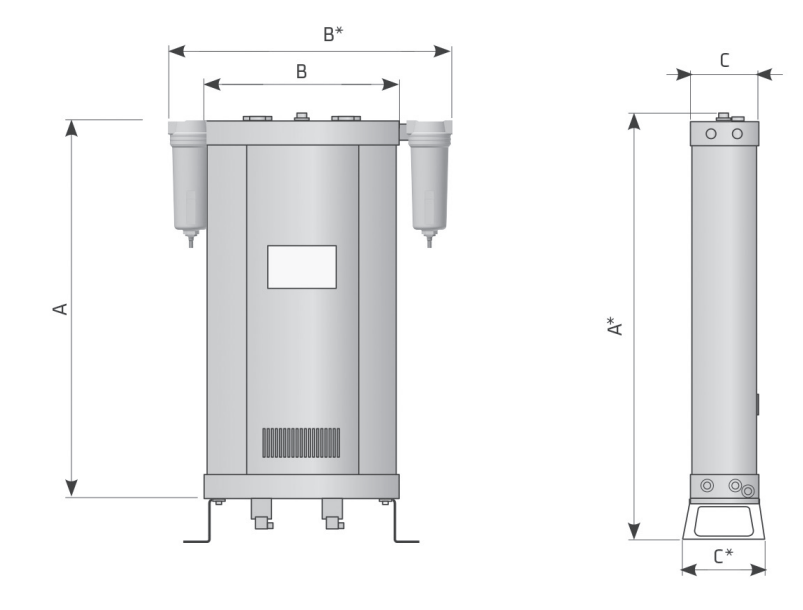

Розміри (мм) |
Вага |
| ВХІД / ВИХІД |
на вході (1) |
на виході (2) |
на вході (1) |
на виході (2) |
| DN, мм |
Різьба |
Нл/хв |
Нл/хв |
Нм3 /год |
Нм3 /год |
A |
A* |
B |
B* |
C |
C* |
D |
кг |
| ADS-001 |
10 |
G 3/8'' |
100 |
78 |
6 |
4,7 |
339 |
500 |
288 |
352 |
100 |
120 |
354 |
10,5 |
| ADS-002 |
10 |
G 3/8'' |
200 |
158 |
12 |
9,5 |
573 |
695 |
288 |
352 |
100 |
120 |
354 |
13,5 |
| ADS-004 |
10 |
G 3/8'' |
400 |
315 |
24 |
19 |
1041 |
1085 |
288 |
352 |
100 |
120 |
354 |
19,0 |
| ADS-006 |
10 |
G 3/8'' |
600 |
471 |
36 |
28,4 |
1509 |
1475 |
288 |
352 |
100 |
120 |
354 |
27,5 |
| ADS-010 |
15 |
G 1/2'' |
1000 |
787 |
60 |
47,4 |
972 |
1085 |
370 |
434 |
148 |
170 |
434 |
45,0 |
| ADS-013 |
15 |
G 1/2'' |
1250 |
985 |
75 |
59,3 |
1167 |
1280 |
370 |
434 |
148 |
170 |
434 |
53,0 |
| ADS-018 |
15 |
G 1/2'' |
1750 |
1378 |
105 |
83 |
1567 |
1670 |
370 |
434 |
148 |
170 |
434 |
70,0 |
| ADS-025 |
25 |
G 1'' |
2500 |
1967 |
150 |
118,5 |
1345 |
1455 |
440 |
570 |
198 |
240 |
570 |
170,5 |
| ADS-034 |
25 |
G 1'' |
3340 |
2623 |
200 |
158 |
1538 |
1648 |
440 |
570 |
198 |
240 |
570 |
182,5 |
(1) Для 1 бар (a. т.) і 20°C при 7 бар надлишкового тиску, температурі стисненого повітря на вході 35°C і температурі точки роси стисненого повітря на виході -40°C.
(2) Номінальний потік на виході розрахован на основі теоретичних втрат повітря при регенерації в середньому значенні 17,3%.
КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ РОБОЧОГО ТИСКУ
| Робочий тиск (бар) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
| Корегуючий фактор(3) COP |
0,38 |
0,5 |
0,63 |
0,75 |
0,88 |
1 |
1,13 |
1,25 |
1,38 |
1,50 |
1,63 |
1,75 |
1,88 |
2,00 |
2,13 |
КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ СТИСНЕНОГО ПОВІТРЯ НА ВХОДІ
| Температура на вході (°C) |
25 |
30 |
35 |
40 |
45 |
50 |
| Корегуючий фактор(3) COT |
1,00 |
1,00 |
1,00 |
0,97 |
0,87 |
0,80 |
КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ ТОЧКИ РОСИ
| Температура на вході (°C) |
-25 |
-40 |
-70 |
| Корегуючий фактор(3) CD |
1,1 |
1 |
0,7 |
(3) Якщо коригуючий коефіцієнт в зазначених таблицях не дорівнює 1, тоді значення реальних витрат необхідно скоригувати.
Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом RD-N-0900 і номінальною продуктивністю 90000 Нл/хв, тоді при тиску 5 бар (К1 = 0,86), температурі робочого тіла 45 °C (К2 = 0,67), температурі точки роси 7 °C (К3 = 1,209) і температурі навколишнього середовища 30 °C (К4 = 0,95) витрати повітря через осушувач не повинні перевищувати 90000 * 0,86 * 0,67 * 1,209 * 0,95 = 59561 Нл/хв.
Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрати споживача дорівнюють 100 000 Нл/хв при тих же вимогах до точки роси і параметрах робочого тіла і довкілля, тоді необхідно вибрати осушувач з витратами більше, ніж 100000 / (0,86 * 0,67 * 1,209 * 0,95) = 151104 Нл/хв, тобто модель з кодом RD-N-1800 (номінальні витрати 180000 Нл/хв).
