Серія AD-MINI

Параметри сортування:

Опис

Адсорбційні осушувачі AD-MINI призначені для відділення водяної пари із стисненого повітря, що знижує точку роси. Ці осушувачі спеціально призначені для поршневих компресорів з відносно невеликим навантаженням (часті запуски і зупинки). Адсорбція відбувається під тиском в нижній частині колони. Під час зупинки компресора через колону проходить розширене сухе повітря з верхньої частини колони, регенеруючи адсорбент. Осушувач оснащений доохолоджувачем та фільтром. Надійна конструкція забезпечує швидку установку і просте сервісне обслуговування.



1

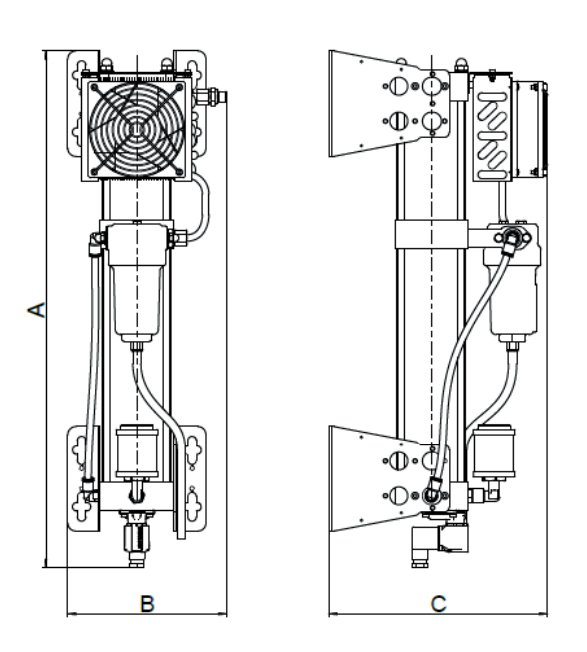

Мод.ПідключенняРобочий тискНомінальний потікРозміри (мм)Вага
на вході (1)
дюймибарНм3 /годABCкг
AD-MINI-01G 1/4''1666402102709,5
AD-MINI-02G 1/4''161294021027011



(1) Для 1 бар (a. т.) і 20°C при 7 бар надлишкового тиску, температурі стисненого повітря на вході 35°C і температурі точки роси стисненого повітря на виході -40°C.

(2) Номінальний потік на виході розраховано на основі теоретичних втрат повітря при регенерації в середньому значенні 15-20%. Фактична витратна характеристика



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ РОБОЧОГО ТИСКУ

Робочий тиск (бар)45678910
Корегуючий фактор COP0,60,750,8811,131,251,38



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ СТИСНЕНОГО ПОВІТРЯ НА ВХОДІ

Температура на вході (°C)253035404550
Корегуючий фактор COT1,001,001,000,970,870,80



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ ТОЧКИ РОСИ

Температура на вході (°C)-25-40
Корегуючий фактор CD1,11



(3) Якщо коригуючий коефіцієнт в зазначених таблицях не дорівнює 1, тоді значення реальних витрат необхідно скоригувати.

Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом AD-MINI-01 і номінальною продуктивністю 6 м3 /год, тоді при тиску 5 бар (К1 = 0,75), температурі повітря на вході 45 °C (К2 = 0,87), температурі точки роси -40 °C (К3 = 1,209) і температурі навколишнього середовища 30 °C (К4 = 0,95) витрати повітря через осушувач не повинні перевищувати 90000 * 0,86 * 0,67 * 1,209 * 0,95 = 59561 Нл/хв.

Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрати споживача дорівнюють 100 000 Нл/хв при тих же вимогах до точки роси і параметрах робочого тіла і довкілля, тоді необхідно вибрати осушувач з витратами більше, ніж 100000 / (0,86 * 0,67 * 1,209 * 0,95) = 151104 Нл/хв, тобто модель з кодом RD-N-1800 (номінальні витрати 180000 Нл/хв).

Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Робочий тисквід 4 ÷ 11 бар
Точка роси-40°C (-20°C)
Продуктивність6 ÷ 12 Нм3 /год
Темп. діапазон1,5 ÷ 50°C
Напруга, частота230 В ± 10%, 50 Гц
Витрати електроенергії<50 Вт
Клас захистуIP 65
Фільтр (на вході)*Супер тонкий; 0,01 мкм



*Якщо осушувач поставляється без фільтру, на вході повинно бути забезпечено стиснене повітря класу 1 (ISO 8753-1) за твердими частинками і мастилом.
