Опис
Аналог | Сепаратори Серії СFWS |

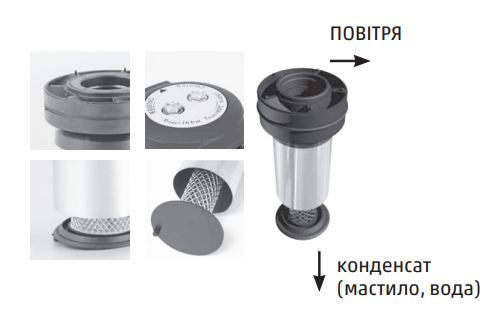

Циклонні сепаратори розроблені для високоефективного видалення вологи із систем стисненого повітря і вакуумних систем. У корпусі розташовані лопаті, які задають вихровий рух повітрю. У результаті відцентрових сил частинки вологи (мастило і повітря) циклонного сепаратору, набирають достатнтої ваги та зісковзують на дно сепаратору. У нижній частині корпусу сепаратору розташовано зону без відцентрових сил, яка запобігає поверненню конденсата в потік повітря. Для відведення конденсату застосовуються автоматичні поплавкові конденсатовідвідники.
Встановлення циклонного сепаратору не ресивер поршневих компресорів – заборонено!

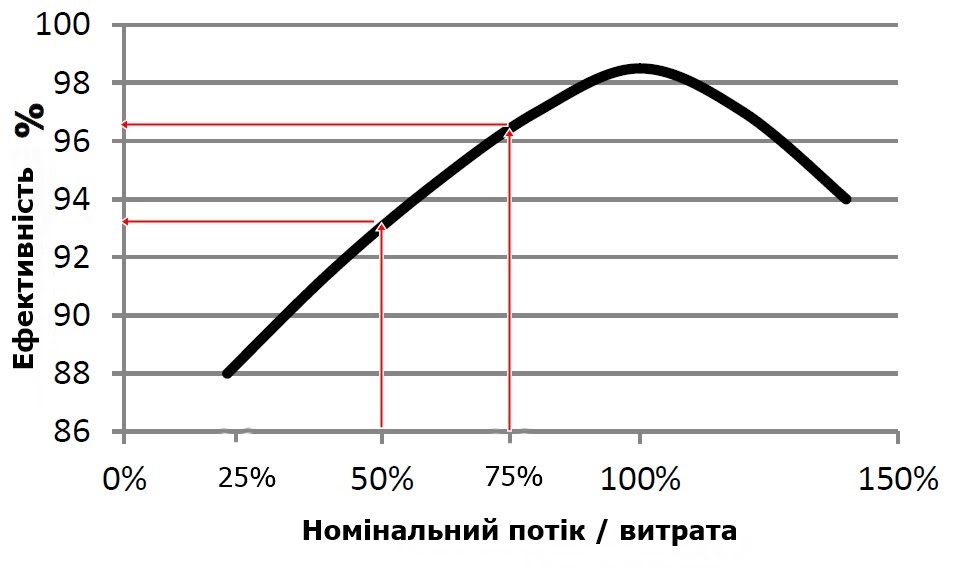

Ефективність сепарації твердих домішок та вологи
|
Рекомендації по експлуатації.
- Не перевищуйте діапазонів максимального робочого тиску або температури (див. етикетку з інформацією).
- Не рекомендується монтувати циклонний сепаратор на вихідний штуцер поршневих компресорів, щоб уникнути пошкодження картриджів всередині корпусу. Мінімальна довжина трубопроводу повинна становити не менше 2м.
- Допустимі робочі температура та тиск для додаткових частин і фільтраційних елементів наводяться згідно « Технічним специфікаціям» для цих частин. Максимальні температура і тиск для системи у збірці є найнижчими для індивідуальних компонентів.
- Переконайтеся, що продукт оснащений пристроями безпеки і контрольними приладами для запобігання виходу за межі допустимих робочих параметрів.
- Сепаратор був спроектований в основному для статичного тиску. Різкі зміни в тиску заборонені.
- Переконайтеся, що сепаратор не схильний до вібрацій, які можуть викликати втомні руйнування.
- Сепаратор не повинен піддаватися механічному навантаженню.
- Використане технологічне середовище не повинно мати корозійних компонентів, які можуть пошкодити матеріали сепаратора неприпустимим способом. Не використовуйте сепаратор у небезпечних локаціях з потенційно вибуховою атмосферою.
- Всі роботи по установці і обслуговуванню сепаратора можуть проводитися тільки навченими, досвідченими фахівцями.
- Забороняється проводити будь-які види робіт на сепараторі або трубопроводі, включаючи зварювання і конструктивні зміни і т. д.
- Розгерметизируйте систему перед проведенням установки. Продукт встановлюється в трубопровід вертикально.
- Використовуйте запасні частини оригінального виробництва.
- Підключення джерела стисненого повітря до пристроїв підготовки повітря проводиться згідно з напрямом стрілки на корпусі.
- Гарантійний термін експлуатації – 12 місяців.
- Гарантія на картриджі і фільтруючі елементи не поширюється.

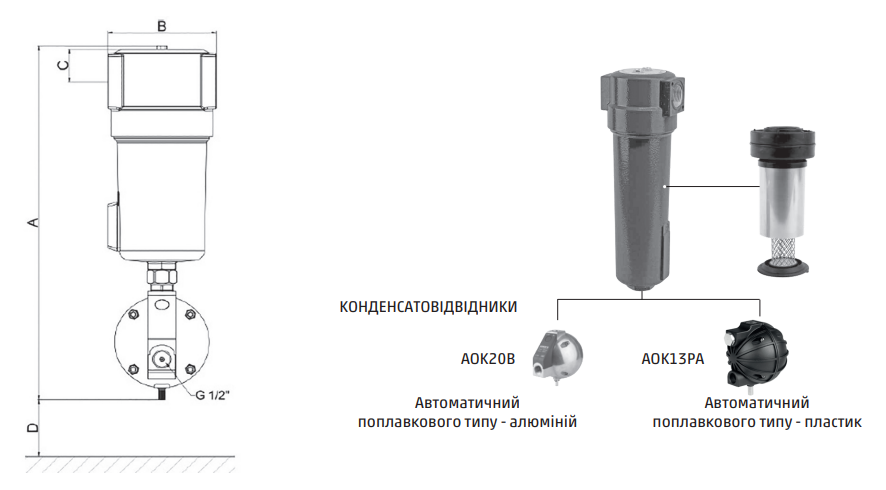

РОЗМІРИ
Габаритні розміри конденсатовідвідників дивись на сторінці 42 та 43 |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Мод. | З’єднання | Пропускна здатність при 7 бар (н. т.), 20 °C | A | B | C | D | Вага | Об’єм | ||
Нл/хв | Нм3 /год | кг | л | |||||||
C-3/8-020-00* | DN10 | G 3/8’’ | 1000 | 60 | 350 | 88 | 25 | 60 | 1,2 | 0,9 |
C-1/2-026-00* | DN15 | G 1/2’’ | 1300 | 78 | 350 | 88 | 25 | 60 | 1,2 | 0,9 |
C-3/4-039-00* | DN20 | G 3/4’’ | 2000 | 120 | 420 | 88 | 25 | 80 | 1,3 | 1 |
C-1-061-00* | DN25 | G 1’’ | 3300 | 198 | 422 | 125 | 39 | 100 | 1,8 | 2 |
C-11/2-129-00* | DN40 | G 1 1/2" | 8500 | 510 | 620 | 125 | 39 | 140 | 2,5 | 3,1 |
C-2-213-00* | DN50 | G 2" | 16660 | 1000 | 1100 | 165 | 50 | 520 | 8,2 | 8,7 |
C-21/2-410-00* | DN65 | G 2 1/2" | 25000 | 1500 | 1100 | 165 | 50 | 520 | 7,9 | 8,8 |
C-3-475-00* | DN80 | G 3" | 36000 | 2160 | 959 | 242 | 60 | 630 | 14,7 | 17,1 |
КОРЕГУЮЧІ ФАКТОРИ | |||||||||||||||
Робочий тиск (бар) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Корегуючий фактор(1) | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
(1) Якщо тиск в системі відмінний від 7 бар, тоді значення реальних витрат необхідно скоригувати.
Приклад 1. ВІД ОБРАНОГО ФІЛЬТРА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний сепаратор з кодом C-1-061 і номінальною продуктивністю 3300 Нл/хв, тоді при тиску живлення 5 бар витрати повітря через фільтр не повинні перевищувати 3300 * 0,75 = 2475 Нл/хв.
Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ФІЛЬТРА: Якщо витрати споживача дорівнють 10000 Нл/хв при тиску живлення 9 бар, тоді необхідно вибрати фільтр з витратами більше, ніж 10000 / 1.38 = 7246 Нл/хв, тобто. модель з кодом С-11/2-129.
Код | Найменування |
---|
Робочий тиск | від 2 до 16 бар |
Продуктивність | 1000 ÷ 36000 Нл/хв |
З’єднання | 3/8’’ ÷ 3’’ |
Температурний діапазон | 1,5 ÷ 65°C (стандарт) 1,5 ÷ 120°C (високотемпературна версія) |
Клас якості за твердим частинками (ISO 8573-1) | - |
Клас якості за водою (ISO 8573-1) | 8 |
Клас якості за мастилом (ISO 8573-1) | - |
Ефективність | >98% |

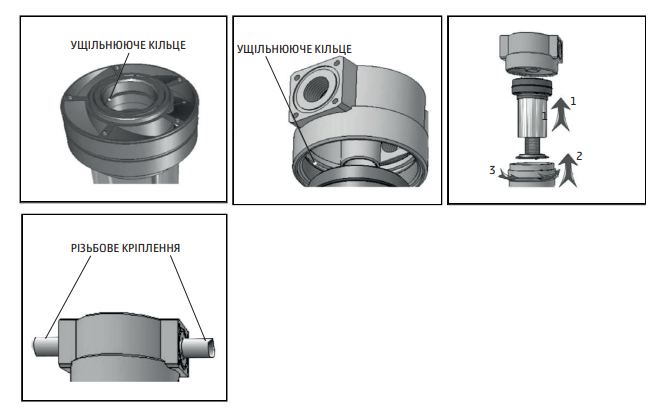

Рекомендації монтажу
