Фітинг 1620
3D
1620
1620
1620
1620
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

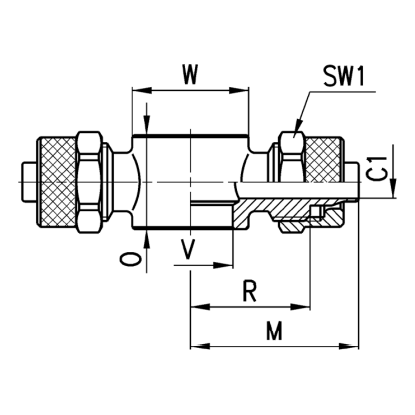

Мод.

Трубка

C1

M

O

R

V

W

SW1

Вага (г)



1620 6/4-M5

6/4

3

18

9

10,5

5,1

Ø 9

9

12

°

1620 6/4-1/8

6/4

3

24

14,5

16,5

9,8

Ø 14

12

29

✻

1620 6/4-1/4

6/4

3

26

14,5

18,5

13,2

Ø 18

12

31

✻

1620 8/6-1/8

8/6

5

24

14,5

16,5

9,8

Ø 14

14

31

✻

1620 8/6-1/4

8/6

5

26

14,5

18,5

13,2

Ø 18

14

34

✻



У зборі з:
° = Мод. 1631, 1635
✻ = Мод. 1631, 1635, SCU, SVU, SCO...



1620
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ
