Фітинг 1610
3D
1610
1610
1610
1610
Завантажити каталог

Параметри сортування:

Опис

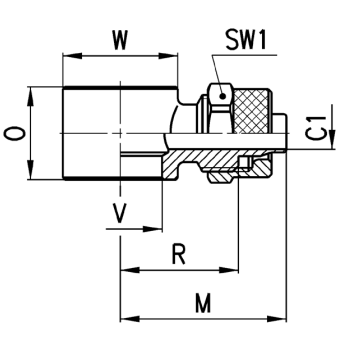

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.



Мод.

Трубка

C1

M

O

R

V

W

SW1

Вага (г)



1610 5/3-M5

5/3

2

17

9

10,5

5,1

Ø 9

8

8

•

1610 5/3-M6

5/3

2

17

9

10,5

5,1

Ø 9

8

7

°

1610 5/3-1/8

5/3

2

22,5

14,5

16

9,8

Ø 14

8

13

✻

1610 6/4-M5

6/4

3

18

9

10,5

5,1

Ø 9

9

8

•

1610 6/4-M6

6/4

2

18

9

10,5

5,1

Ø 9

9

8

°

1610 6/4-1/8

6/4

3

24

14,5

16,5

9,8

Ø 14

12

18

✻

1610 6/4-1/4

6/4

3

26

14,5

18,5

13,2

Ø 18

12

21

✻

1610 6/4-3/8

6/4

3

28

14,5

20,5

16,7

Ø 21

12

22

✻

1610 8/6-1/8

8/6

5

24

14,5

16,5

9,8

Ø 14

14

19

✻

1610 8/6-1/4

8/6

5

26

14,5

18,5

13,2

Ø 18

14

22

✻

1610 8/6-3/8

8/6

5

28

14,5

20,5

16,7

Ø 21

14

25

✻

1610 10/8-1/8

10/8

6,5

25

14,5

16,5

9,8

Ø 14

16

25

✻✻

1610 10/8-1/4

10/8

6,5

27

14,5

18,5

13,2

Ø 18

16

24

✻✻

1610 10/8-3/8

10/8

6,5

29,5

14,5

21

16,7

Ø 21

16

28

✻✻

1610 10/8-1/2

10/8

6,5

32

14,5

23,5

21

Ø 26

16

35

^

1610 12/10-3/8

12/10

8

31,5

14,5

21,5

16,7

Ø 21

19

36

✻✻

1610 12/10-1/2

12/10

8,5

33,5

14,5

23,5

21

Ø 26

19

40

^

1610 15/12,5-1/2

15/12,5

11

36,5

14,5

25

21

Ø 26

22

48

^



У зборі з:
• = Мод. 1631, 1635
° = Мод. SCU, SVU, SCO...
✻ = Мод. 1631, 1635, SCU, SVU, SCO...
✻✻ = Мод. 1635, SCU, SVU, SCO...
^ = Мод. 1635



1
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.

Каталог продукції представленний на сайті camozzi.ua

© 2024 ТОВ "КАМОЦЦІ"
