Фітинг 1431
3D
1431
1431
1431
1431
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

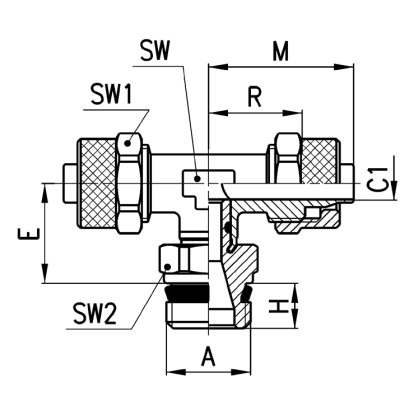

Трійники поворотні



Мод.

Трубка

A

C1

E

H

M

R

SW

SW1

SW2

Вага (г)

1431 6/4-1/8

6/4

G1/8

3

15

5,5

22,5

15

10

12

12

32

1431 6/4-1/4

6/4

G1/4

3

15

7

22,5

15

10

12

14

38

1431 8/6-1/8

8/6

G1/8

5

15

5,5

22,5

15

10

14

12

36

1431 8/6-1/4

8/6

G1/4

5

15

7

22,5

15

10

14

14

41

1431 10/8-1/4

10/8

G1/4

6,5

16

7

25,5

17

12

16

14

54



3
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)
