Фільтри Серія MX (25, 5 мкм)
3D
1
1
Завантажити каталог

Параметри сортування:

Опис

Серія МХ - нова група пристроїв підготовки повітря розроблена Camozzi, характеризується сучасним компактним дизайном, простими лініями і високою продуктивністю. Інтеграція частин з металевого сплаву і технополимера дозволила реалізувати надійний, легкий і, в той же час, міцний продукт. Концепції модульности спростила і прискорила монтаж компонентів. Серія МХ дозволяє реалізувати безліч рішень для різних галузей і гарантує скорочення часу монтажу, економію простору і вартості. На сайті Camozzi http://catalogue.camozzi.com доступний конфігуратор, що дозволяє підібрати відповідне рішення, вибираючи окремі пристрої, або склавши збірку БПВ.

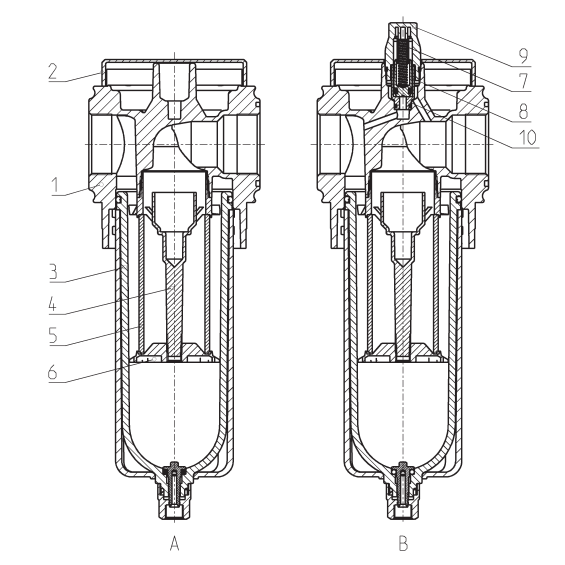

Фільтри Серія MX - матеріали



A = Фільтр

B = Фільтр з індикатором забруднення фільтруючого елемента



1



ДЕТАЛЬ МАТЕРІАЛИ
1 = Корпус Алюміній
2 = Кришка Поліацеталь
3 = Стакан з полімерним покриттям Полікарбонат/поліамід/алюміній
4 = Напрямна втулка Поліацеталь
5 = Фільтруючий елемент Поліетилен
6 = Центрувальна гайка Поліацеталь
7 = Верхня пружина Неіржавна сталь
8 = Плунжер Анодований алюміній
9 = Ковпачок Полікарбонат
10 = Гільза Латунь
Ущільнення NBR

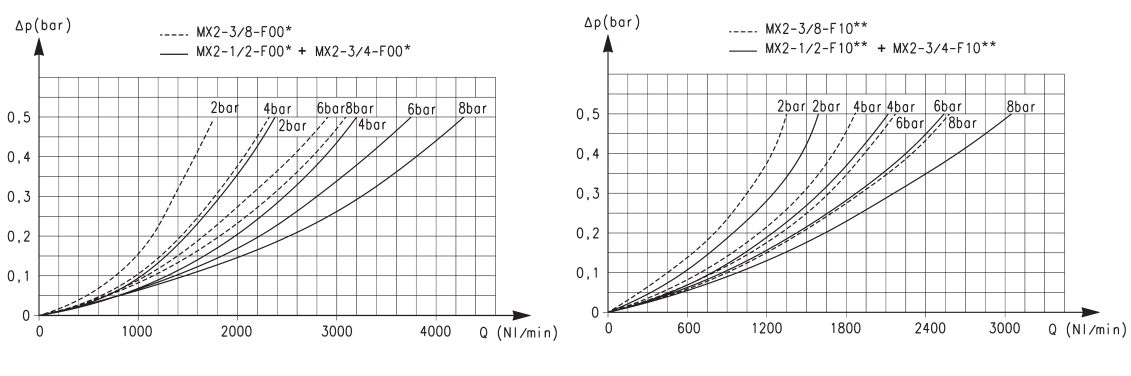

MX2 ГРАФІКИ ВИТРАТ



2

Витратні характеристики для моделей з фільтруючим елементом 25 мкм

ΔP = Зниження тиску

Q = Витрати

Витратні характеристики для моделей з фільтруючим елементом 5 мкм

ΔP = Зниження тиску

Q = Витрати

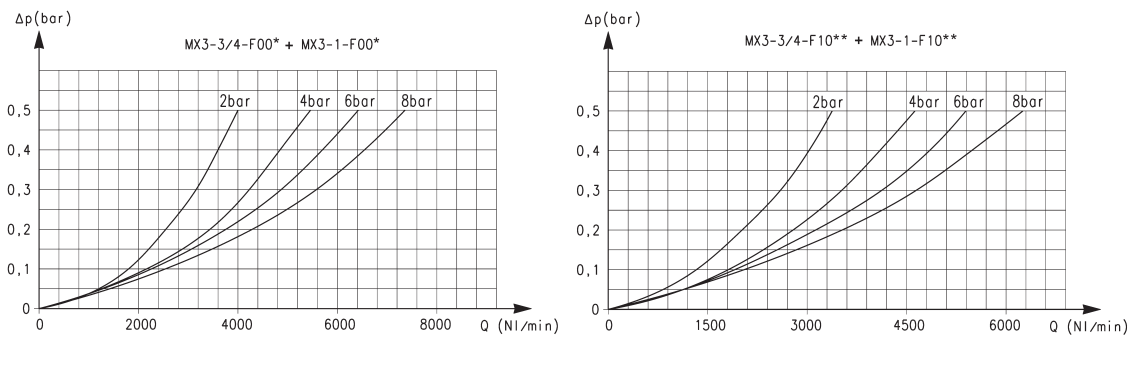

MX3 ГРАФІКИ ВИТРАТ



3

Витратні характеристики для моделей з фільтруючим елементом 25 мкм

ΔP = Зниження тиску

Q = Витрати

Витратні характеристики для моделей з фільтруючим елементом 5 мкм

ΔP = Зниження тиску

Q = Витрати
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

 модульний, компактний, фільтруючий елемент з HDPE (поліетилен високої щільності)

Матеріали

 див. ТАБЛИЦЮ МАТЕРІАЛІВ

Приєднання

 MX2: G3/8, G1/2, G3/4
MX3: G3/4, G1

Об’єм конденсату

 MX2: 55 см3
MX3: 85 см3

Орієнтація кріплення

 вертикально, стаканом донизу
в магістралі, на стіні (використовуючи кронштейн)

Робоча температура

 -5°C ÷ 50°C при 16 бар (при негативних температурах використовувати осушене повітря)
-5°C ÷ 60°C при 10 бар (при негативних температурах використовувати осушене повітря)

Фільтруючий елемент

 25 мкм (стандарт)
5 мкм

Скидання конденсату

 MX2: ручний / напівавтоматичний (стандарт); автоматичний; за умови перепаду тиску,
захисне виконання; без механізму скидання, приєднання G1/8
MX3: ручний / напівавтоматичний (стандарт); без механізму скидання, приєднання G1/8

Робочий тиск

 0,3 ÷ 16 бар (з автоматичним скиданням конденсату 1,5 ÷ 12 бар)

Номінальні витрати

 див. ГРАФІКИ ВИТРАТ
Якість повітря за
стандартом
ISO 8573-1:2010		 ISO 8573-1:2010 [7:8:4] - 25 мкм;
ISO 8573-1:2010 [6:8:4] - 5 мкм. Рекомендується попередня фільтрація повітря до класу
ISO 8573-1:2010 [7:8:4].



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
