Серія МХ - нова група пристроїв підготовки повітря, розроблена Camozzi, характеризується сучасним компактним дизайном, простими лініями і високою продуктивністю. Інтеграція частин з металевого сплаву і технополимера дозволила реалізувати надійний, легкий і, в той же час, міцний продукт. Нова концепція модульності спростила і прискорила монтаж компонентів. Оснащені вбудованим манометром

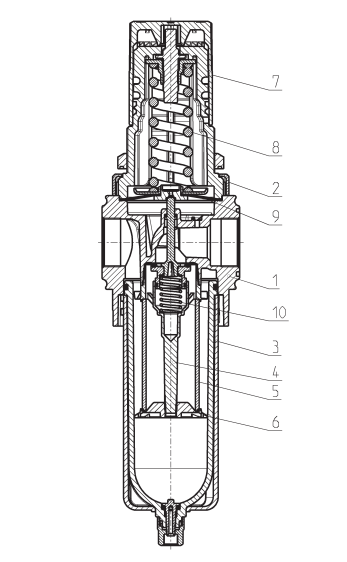

Фільтр-регулятор Серія MX - матеріали
ДЕТАЛЬ
МАТЕРІАЛИ
1 = Корпус
Алюміній
2 = Кришка
Поліацеталь
3 = Стакан з полімерним покриттям
Полікарбонат / поліамід / алюміній
4 = Напрямна втулка
Поліацеталь
5 = Фільтруючий елемент
Поліетилен
6 = Центрувальна гайка
Поліацеталь
7 = Регулювальна ручка
Поліамід
8 = Регулювальна пружина
Оцинкована сталь
9 = Мембрана
NBR
10 = Пружина
Неіржавна сталь
Ущільнення
NBR

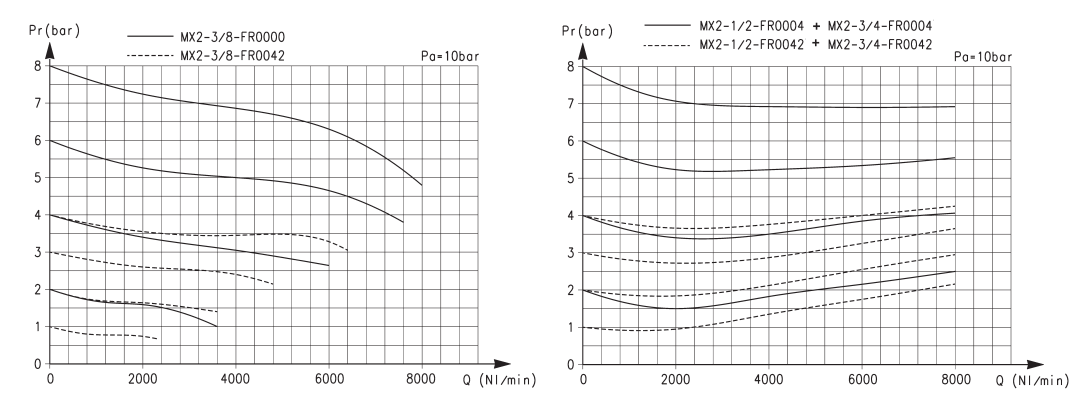

MX2 ВИТРАТНІ ХАРАКТЕРИСТИКИ
Pr = Тиск на виході
Q = Витрати
Pa = Тиск на вході
Pr = Тиск на виході
Q = Витрати
Pa = Тиск на вході

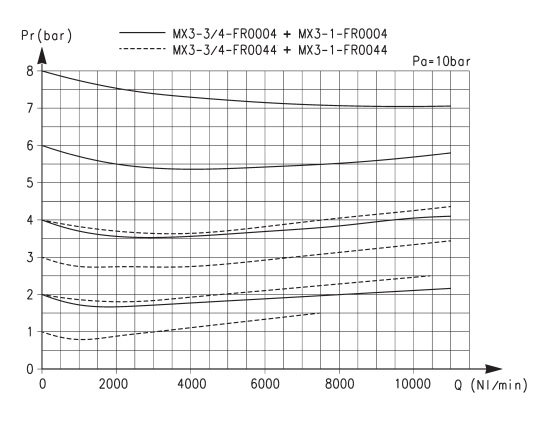

MX3 ВИТРАТНІ ХАРАКТЕРИСТИКИ
Pr = Тиск на виході
Q = Витрати
Pa = Тиск на вході

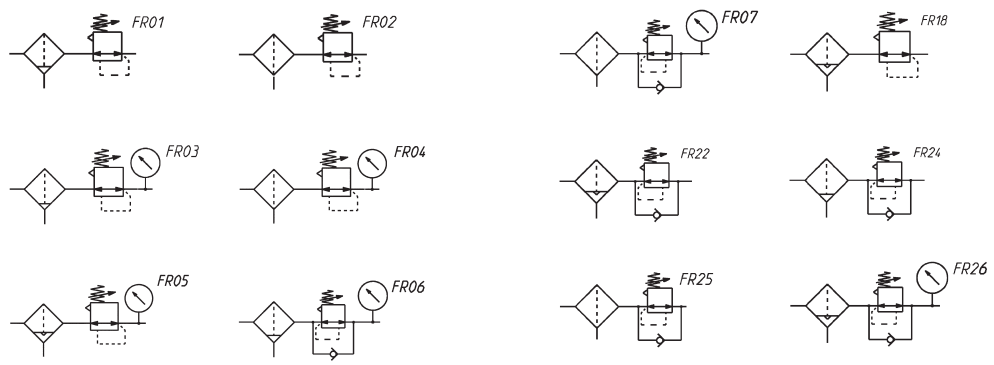

ПНЕВМАТИЧНІ СИМВОЛИ
FR01 = фільтр-регулятор зі скиданням тиску, з ручним скиданням конденсату
FR02 = фільтр-регулятор зі скиданням тиску, без механізму скидання конденсату
FR03 = фільтр-регулятор зі скиданням тиску, з ручним скиданням конденсату і манометром
FR04 = фільтр-регулятор зі скиданням тиску, без механізму скидання конденсату, з манометром
FR05 = фільтр-регулятор зі скиданням тиску, з автоматичним скиданням конденсату, з манометром
FR06 = фільтр-регулятор зі скиданням тиску, з ручним скиданням конденсату, з манометром, зі зворотним клапаном
FR07 = фільтр-регулятор зі скиданням тиску, без механізму скидання конденсату, з манометром, зі зворотним клапаном
FR18 = фільтр-регулятор зі скиданням тиску, автоматичним скиданням конденсату
FR22 = фільтр-регулятор без скидання тиску, з автоматичним скиданням конденсату, з манометром, зі зворотним клапаном
FR24 = фільтр-регулятор зі скиданням тиску, з ручним скиданням конденсату, зі зворотним клапаном
FR25 = фільтр-регулятор зі скиданням тиску,без механізму скидання конденсату, зі зворотним клапаном
FR26 = Фільтр-регулятор без скидання тиску, з автоматичним скиданням конденсату, зі зворотним клапаном
Показати більше
Кодування замовлення
Код
Найменування
Загальні характеристики серії
Конструкція
компактна, модульна, з фільтруючим елементом з полімеру високої щільності (HDPE)
Матеріали
див. ТАБЛИЦЮ МАТЕРІАЛІВ
Приєднання
MX2: G3/8, G1/2, G3/4
MX3: G3/4, G1
Об'єм конденсату
MX2: 55 см3
MX3: 85 см3
Орієнтація
вертикально, стаканом донизу
Кріплення
в магістралі, на стіні (використовуючи кронштейн), панельний монтаж
Робоча температура
-5°C ÷ 50°C при 16 бар (при негативних температурах використовувати осушене повітря)
-5°C ÷ 60°C при 10 бар (при негативних температурах використовувати осушене повітря)
Фільтруючий елемент
25 мкм (стандарт)
5 мкм
Скидання конденсату
MX2: ручний / напівавтоматичний (стандарт); автоматичний; за умови перепаду тиску, захисне виконання; без механізму скидання, приєднання G1/8
MX3: ручний / напівавтоматичний (стандарт); без механізму скидання, приєднання G1/8
Робочий тиск
0,3 ÷ 16 бар (при автоматичному скиданні 1,5 ÷ 12 бар)
Номінальні витрати
див. ГРАФІКИ ВИТРАТ
Якість повітря за стандартом ISO 8573-1:2010
ISO 8573-1:2010 [7:8:4] - 25 мкм;
ISO 8573-1:2010 [6:8:4] - 5 мкм. Рекомендується попередня фільтрація повітря до класу
ISO 8573-1:2010 [7:8:4].
Наявність манометра
з вбудованим манометром (стандарт)
з портами для манометрів приєднання G1/4 (тільки MX3)
з портами для манометрів приєднання G1/8 (тільки MX2)
