Коалісцентні Фільтри Серія MC

Параметри сортування:

Опис

Доступні фільтри Серії MC з приєднанням G1/4, G3/8 і G1/2. Склянки цих фільтрів зроблені з металу з віконцями з прозорого пластика.



ГРАФІКИ ВИТРАТИ



1

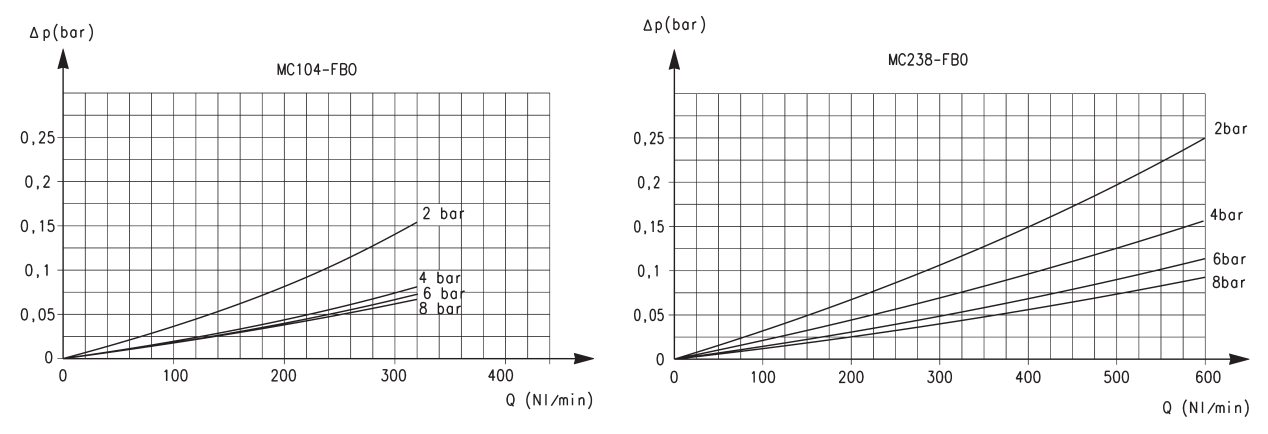

Для мод. MC104-FB0
Δp = Падіння тиску
Q = Витрата
Для забезпечення вказаного ступеня фільтрації
витрати не повинні перевищувати значення, вказані
на графіку. При більшій витраті фільтр зберігає
працездатність, але рівень фільтрації при цьому не
гарантується.
Для мод. MC238-FB0
Δp = Падіння тиску
Q = Витрата
Для забезпечення вказаного ступеня фільтрації
витрати не повинні перевищувати значення, вказані
на графіку. При більшій витраті фільтр зберігає
працездатність, але рівень фільтрації при цьому не
гарантується.



ГРАФІКИ ВИТРАТИ



1

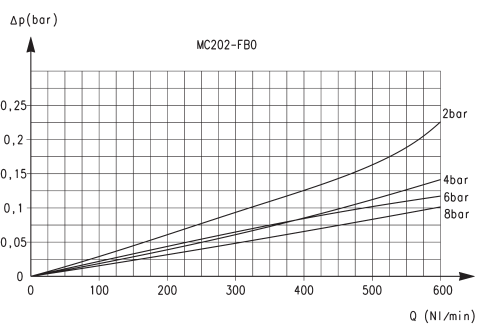

Для мод. MC202-FB0
Δp = Падіння тиску
Q = Витрата
Для забезпечення вказаного ступеня фільтрації
витрати не повинні перевищувати значення, вказані
на графіку. При більшій витраті фільтр зберігає
працездатність, але рівень фільтрації при цьому не
гарантується.



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

модульна з коалесцентним фільтруючим елементом

Матеріали

алюмінієвий сплав, NBR, технополімер

Приєднання

G1/4; G3/8; G1/2

Максимальний обсяг
конденсату

см³ 28; 78; 78

Вага

кг 0,342; 0,718; 0,688

Кріплення

вертикально у магістралі або до стіни

Робоча температура

-5°C ÷ 50°C при 10 бар (при негативних температурах використовувати осушене повітря)

Фільтруючий елемент

0.01 мкм

Скидання конденсату

ручний/напівавтоматичний (стандарт)

Покриття

емаль
Якість повітря
за стандартом
ISO 8573-1:2010
ISO 8573-1:2010 [1:8:1] – 0.01 мкм.
Рекомендується попередня фільтрація повітря до класу ISO 8573-1:2010 [6:8:4]

Робочий тиск

при ручному/напівавтоматичному та захисному виконанні механізму скидання конденсату -0,3 ÷ 16 бар,
при скиданні конденсату по перепаду тиску -0,3 ÷ 10 бар,
при автоматичному скиданні -1,5 ÷ 12 бар (для G3/8 та G1/2)

Номінальна витрата

див. графік
