Клапан "м'якого" пуску Серія MC

Параметри сортування:

Опис

Клапан "м'якого" пуску дозволяє уникнути поломок обладнання та травмування персоналу при включенні пневматичної системи з циліндрами. Клапан "м'якого" пуску уможливлює поступово збільшувати тиск в пневматичній системі до 50% від вхідного значення, після чого величина тиску стрибком збільшується до магістрального (100%). Зазвичай клапан "м'якого" пуску встановлюється після блоку підготовки повітря.

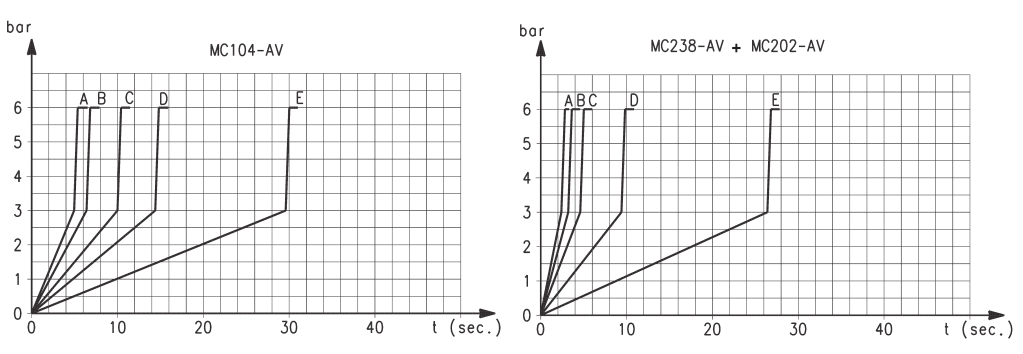

ГРАФІК ЗАЛЕЖНОСТІ ТИСКУ ВІД ЧАСУ



1
Константа "К" на графіку показує кількість
оборотів регулювального гвинта для досягнення
необхідного часу нагнітання при вхідному
тиску 6 бар.
Розкид значень вхідного тиску може спричинити
зміна часу нагнітання на ±20%.
K = t/V де:
V = об'єм пневмосистеми, л;
t = бажаний час нагнітання, с.
A = 5 оборотів
B = 4 обороти
C = 3 обороти
D = 2 обороти
E = 1 оборотів

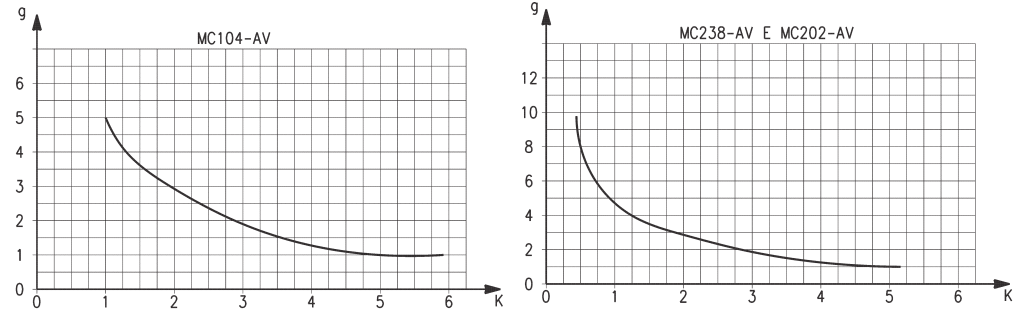

ПРИКЛАД



00
Приклад: MC104-AV
V = 5 л
t = 16 с
K = 16/5 = 3,2
g = кількість обертів гвинта
Використовуючи графік значень До, визначаємо, що кількість обертів регулювального гвинта приблизно дорівнює 1,8.
Приклад: MC238-AV - MC202-AV
V = 5 л
t = 16 с
K = 16/5 = 3,2
g = кількість обертів гвинта
Використовуючи графік значень До, визначаємо, що кількість обертів регулювального гвинта приблизно дорівнює 1,8.



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

модульна, компактна, клапанного типу

Матеріали

алюмінієвий сплав, NBR, технополімер

Приєднання

G1/4; G3/8; G1/2

Маса

кг 0,275; 0,566; 0,544

Кріплення

у будь-якому положенні

Робоча температура

-5°C ÷ 50°C (при негативних температурах використовувати осушене повітря)

Покриття

емаль

Робочий тиск

2 ÷ 10 бар
Номінальна витрата
(при 6 бар, при ΔP=1)

G1/4 = 1850 Нл/мин

G3/8 = 4000 Нл/мин

G1/2 = 4350 Нл/мин

Якість повітря по
стандарту ISO 8573-1:2010
очищене повітря без необхідності маслорозпилення. Потрібна установка відцентрового фільтру 25 мкм, що забезпечує клас очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
