Фільтри з активованим вугіллям Серія MC

Параметри сортування:

Опис

Доступні фільтри Серії MC з приєднанням G1/4, G3/8 і G1/2. Склянки цих фільтрів зроблені з металу з віконцями з прозорого пластика.



ГРАФІКИ ВИТРАТИ



1

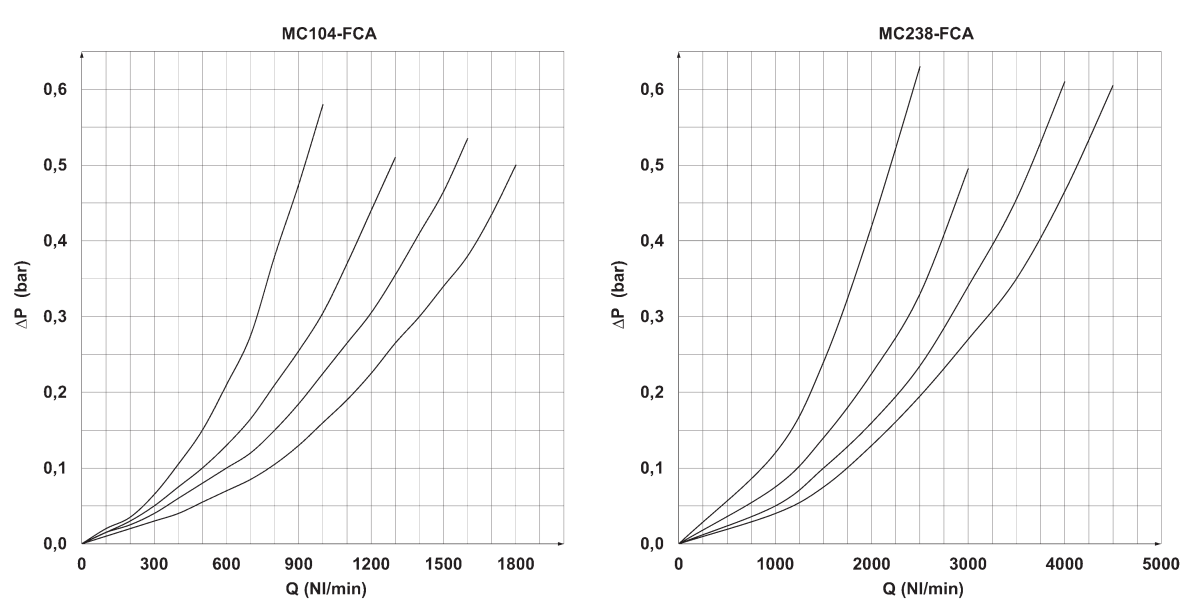

ВИТРАТНІ ХАРАКТЕРИСТИКИ ДЛЯ МОДЕЛІ:

MC104-FCA
ΔP = Падіння тиску (бар)
Q = Витрата (Нл/хв)
Для забезпечення вказаного ступеня фільтрації витрата не має перевищувати значення, вказані на графіку. При
більшій витраті фільтр зберігає працездатність, але
ступінь фільтрації при цьому не гарантується.

ВИТРАТНІ ХАРАКТЕРИСТИКИ ДЛЯ МОДЕЛІ: MC238-FCA
ΔP = Падіння тиску (бар)
Q = Витрата (Нл/хв)
Для забезпечення вказаного ступеня фільтрації витрата не має перевищувати значення, вказані на графіку. При більшій витраті фільтр зберігає працездатність, але ступінь фільтрації при цьому не гарантується.



ГРАФІКИ ВИТРАТИ



1

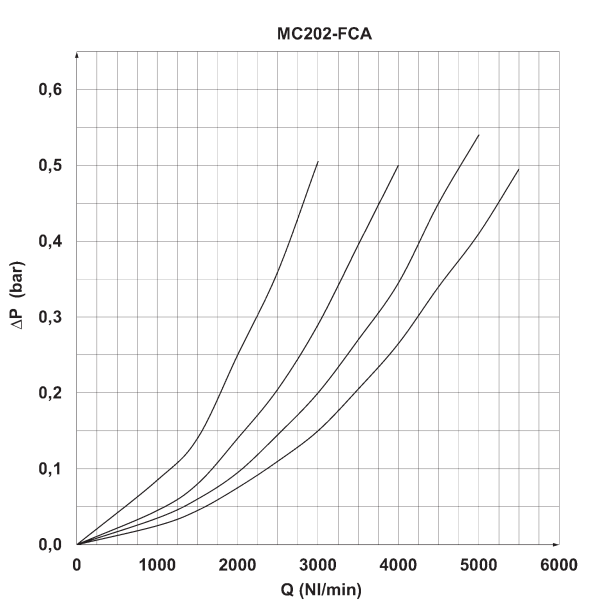

ВИТРАТНІ ХАРАКТЕРИСТИКИ ДЛЯ МОДЕЛІ: MC202-FCA
ΔP = Падіння тиску (бар)
Q = Витрата (Нл/хв)
Для забезпечення вказаного ступеня фільтрації витрата не
має перевищувати значення, вказані на графіку. При
більшій витраті фільтр зберігає працездатність, але
ступінь фільтрації при цьому не гарантується.



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

модульна компактна, фільтруючий елемент з активованим вугіллям

Матеріали

алюмінієвий сплав, NBR, технополімер, активоване вугілля

Приєднання

G1/4; G3/8; G1/2

Вага

кг 0,342; 0,718; 0,688

Орієнтація

вертикально, склянкою вниз

Робоча температура

10°C ÷ 40°C (t макс. = 60°C)

Якість повітря за стандартом
ISO 8573-1:2010

ISO 8573-1:2010 [1:7:1]

Скидання конденсату

відсутнє


Кріплення

у магістралі або настінний монтаж за допомогою кріпильних отворів або додаткових кронштейнів

Робочий тиск

0.3 ÷ 16 бар

Номінальна витрата

див. ВИТРАТНІ ХАРАКТЕРИСТИКИ на наступних сторінках

Фільтрувальний елемент

активоване вугілля

Залишковий вміст масла

< 0,003 мг/м³

Робоче середовище

стиснене повітря

Попередня фільтрація

рекомендується використовувати попередню фільтрацію, що забезпечує залишковий вміст масла у повітрі не більше 0,01 мг/м³.
