Фільтри-регулятори Серія MC

Параметри сортування:

Опис

Доступні фільтри-регулятори Серії MC з приєднанням G1/4, G3/8 і G1/2. У них об'єднані функції фільтрів і регуляторів, що дозволило отримати компактне рішення.

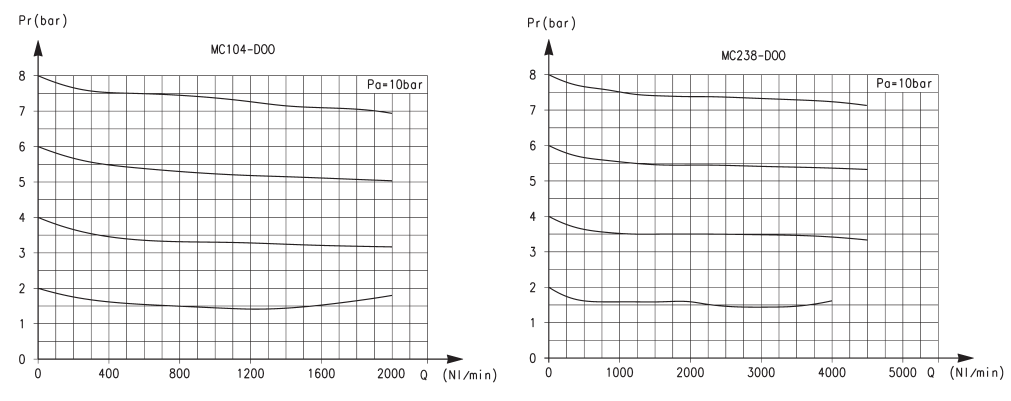

ГРАФІКИ ВИТРАТИ



2
Для мод. MC104-D00
Pa = Тиск на вході (10 бар)
Pr = Тиск на виході
Qn = Витрата
Для мод. MC238-D00
Pa = Тиск на вході (10 бар)
Pr = Тиск на виході
Qn = Витрата

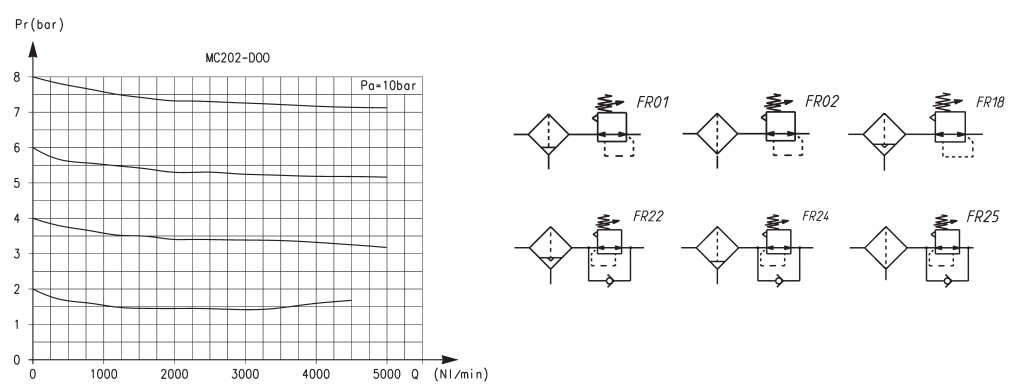

ГРАФІКИ ВИТРАТИ



1
Для мод. MC202-D00
Pa = Тиск на вході (10 бар)
Pr = Тиск на виході
Qn = Витрата
FR01 = фільтр-регулятор зі скиданням тиску,
з ручним скиданням конденсату
FR02 = фільтр-регулятор зі скиданням тиску,
без механізму скидання конденсату
FR18 = фільтр-регулятор зі скиданням тиску,
з автоматичним скиданням конденсату
FR22 = фільтр-регулятор зі скиданням тиску,
з автоматичним скиданням конденсату, із зворотним клапаном
FR24 = фільтр-регулятор зі скиданням тиску,
з ручним скиданням конденсату, із зворотним клапаном
FR25 = фільтр-регулятор зі скиданням тиску,
без механізму скидання конденсату, із зворотним клапаном
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

компактна, модульна з фільтруючим елементом з HDPE, мембранного типу

Матеріали

алюмінієвий сплав (ЦАМ), NBR, технополімер

Приєднання

G1/4; G3/8; G1/2

Максимальний обсяг
конденсату

см³ 28; 72; 72

Вага

кг 0,443; 0,948; 0,928

Приєднання для
манометру

G1/8

Кріплення

вертикально у магістралі або настінний монтаж

Робоча температура

-5°C ÷ 50°C при 10 бар (при негативних температурах використовувати осушене повітря)

Фільтруючий елемент

25 мкм (стандарт)

5 мкм (за запитом)

Скидання конденсату

ручний/напівавтоматичний (стандарт)

Покриття

емаль

Тиск на виході

0,5 ÷ 10 бар

0 ÷ 4 бар

0 ÷ 2 бар

0,5 ÷ 7 бар

Якість повітря по
стандарту ISO 8573-1:2010

ISO 8573-1:2010 [7:8:4] – 25 мкм;
ISO 8573-1:2010 [6:8:4] – 5 мкм. Рекомендується попередня фільтрація повітря до класу ISO 8573-1:2010 [7:8:4].
