Серія ADL

Параметри сортування:

Опис

Адсорбційні осушувачі ADL призначені для безперервного відділення водяної пари з стисненого повітря, що забезпечує зниження точки роси. Осушувач серії ADL складається з двох колон, наповнених адсорбентом, верхнього і нижнього блоку управління, контролера з LCD дисплеєм, манометрів, підтримуючої конструкції і фільтрів. Адсорбція відбувається під тиском в першій колоні, в той час як у другій колоні насичений вологою адсорбент регенерується за допомогою частини вже висушеного стисненого повітря при тиску навколишнього середовища. Коли перша колона насичена до певного рівня, відбувається перемикання колон, і процес адсорбції триває у другій колоні без падіння тиску на виході з осушувача. Регенерація насиченого адсорбенту відбувається тому, що невелика частина вже сухого стисненого повітря розширюється і при розширенні стає дуже сухою. Цю частину дуже сухого розширеного повітря, називають «продувкою», потім подають через насичену колону адсорбенту в зворотному напрямку потоку повітря, щоб видалити увібрані молекули води і вивести їх назад у навколишнє середовище.



2



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

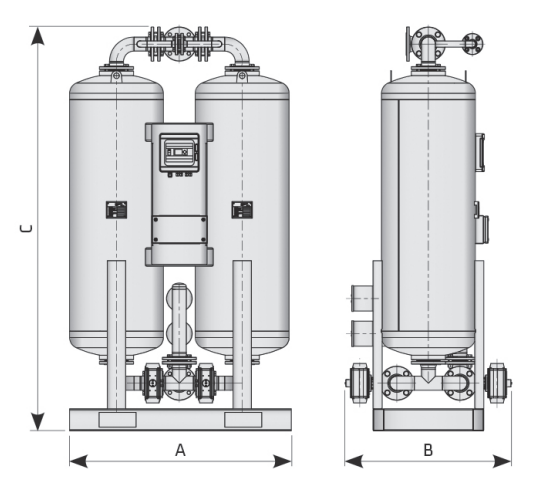

Мод. Підключення Номінальний потік Номінальний потік Розміри (мм) Вага
ВХІД / ВИХІД на вході (1) на виході(2) на вході (1) на виході(2)
DN Нл/хв Нл/хв Нм3 /год Нм3 /год A B C кг
ADL-0200 DN50 19920 15537 1200 936 1210 850 2170 820
ADL-0250 DN65 24900 19422 1500 1170 1535 950 2210 980
ADL-0335 DN65 33200 25896 2000 1560 1685 980 2330 1550
ADL-0415 DN80 41500 32370 2500 1950 1785 1120 2260 1680
ADL-0500 DN80 49800 38844 3000 2340 1875 1120 2400 1850
ADL-0625 DN100 62250 48555 3750 2925 2025 1230 2490 2300
ADL-0835 DN100 83000 64740 5000 3900 2235 1230 2600 2850
ADL-1085 DN125 107900 84162 6500 5070 2420 1430 2730 3750



(1) Для 1 бар (a. т.) і 20°C при 7 бар надлишкового тиску, температурі стисненого повітря на вході 35°C і при температурі точки роси стисненого повітря на виході -40°C.

(2) Номінальний потік на виході розраховано на основі теоретичних втрат повітря при регенерації в середньому значенні 17,3%.



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ РОБОЧОГО ТИСКУ

Робочий тиск (бар) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Корегуючий фактор(3) COP 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ СТИСНЕНОГО ПОВІТРЯ НА ВХОДІ

Темп. діапазон (°C) 25 30 35 40 45 50 55 60
Корегуючий фактор(3) COT 1 1 1 0,97 0,87 0,80 0,64 0,51



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ ТОЧКИ РОСИ

Температура на вході (°C) -25 -40 -70
Корегуючий фактор(3) CD 1,1 1 0,7



(3)Якщо коригуючий коефіцієнт в зазначених таблицях не дорівнює 1, тоді значення реальних витрат необхідно скоригувати.

Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом RD-N-0900 і номінальною продуктивністю 90000 Нл/хв, тоді при тиску 5 бар (К1 = 0,86), температурі робочого тіла 45 °C (К2 = 0,67), температурі точки роси 7 °C (К3 = 1,209) і температурі навколишнього середовища 30 °C (К4 = 0,95) витрати повітря через осушувач не повинні перевищувати 90000 * 0,86 * 0,67 * 1,209 * 0,95 = 59561 Нл/хв.

Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрати споживача дорівнюють 100 000 Нл/хв при тих же вимогах до точки роси і параметрах робочого тіла і довкілля, тоді необхідно вибрати осушувач з витратами більше, ніж 100000 / (0,86 * 0,67 * 1,209 * 0,95) = 151104 Нл/хв, тобто модель з кодом RD-N-1800 (номінальні витрати 180000 Нл/хв).

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Робочий тиск

від 4 ÷ 16 бар

Температурний діапазон

1,5 ÷ 60°C

Точка роси

-40°C (-25°C / -70°C)

Продуктивність

1200 ÷ 6500 Нм3 /год

Застосування

компресорні установки

Напруга, частота

230 В, 50/60 Гц

Витрати електроенергії

<60 Вт

Клас захисту

IP 65

Фільтр (на вході)*

супер тонкий; 0,01 мкм

Фільтр (на виході)

пиловий фільтр; 1 мкм

Контроль точки роси

дод. опція

З’єднання для режиму очікування

дод. опція З’єднання для режиму очікування стандартно



* Якщо осушувач поставляється без фильтру, на вході повинно бути забезпечено стиснене повітря класу 1 (ISO 8753-1) за твердими частинками і мастилом.
