Серія розподільників D розроблена для…
Опис
Датчик кінцевого положення серії APL призначений для індикації положення. Встановлюється на поворотні пневматичні приводи з кутом обертання 90°. Тип вимикачів - механічні 250V AC 3A або індуктивні 8V DC Клас захисту - IP67/IP68 Опції - вибухозахист згідно ATEX Exd IIC

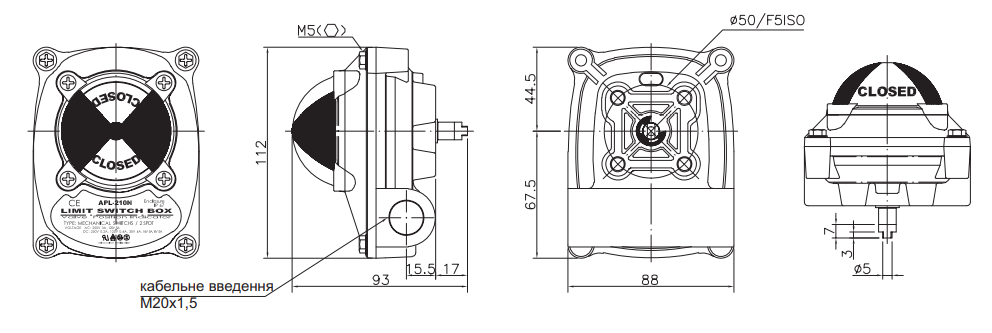

РОЗМІРИ
Мод.* |
Приєднання до привода |
Тип датчика |
Вага, кг |
APL-210N/MBP100 |
30 мм х 80 мм, висота 20 мм |
2 кінцевих вимикача 250 V AC 3 A |
0,66 |
APL-210N/MBP200 |
30 мм х 80 мм, висота 30 мм |
2 кінцевих вимикача 250 V AC 3 A |
0,66 |
APL-220N/ MBP100 |
30 мм х 80 мм, висота 20 мм |
2 індуктивних вимикача 8 V DC |
0,66 |
APL-220N/ MBP200 |
30 мм х 80 мм, висота 30 мм |
2 індуктивних вимикача 8 V DC |
0,66 |
* MBP100 застосовується для приводів розміром від DAN0015 до DAN0120; SR45; від АР01 до АР04 (включно)
MBP200 застосовується для приводів розміром від DAN0180 до DAN1920; SR60; від АР45 до АР06 (включно)
Код | Найменування |
---|
Робоча температура |
від -20°C до +80°C |
Кабельне введення |
M20x1.5 - 2 шт. |
Матеріал |
корпус - алюміній, порошкове фарбування |
Клас захисту |
IP67 |
Датчики положення |
2 кінцевих вимикача, або 2 індуктивних вимикача (Namur Exia) |
