Конденсатовідвідники використовуються для ефективного видалення конденсату з пневматичних систем. Існує кілька типів конденсатовідвідників, які функціонують за різними принципами.

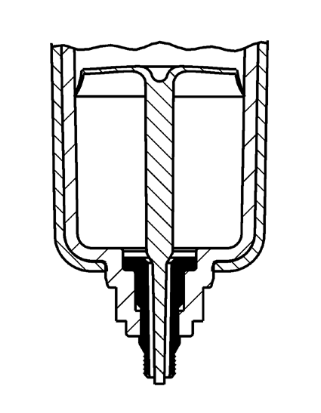

Ручне/напівавтоматичне скидання конденсату (тип 0 та 1)

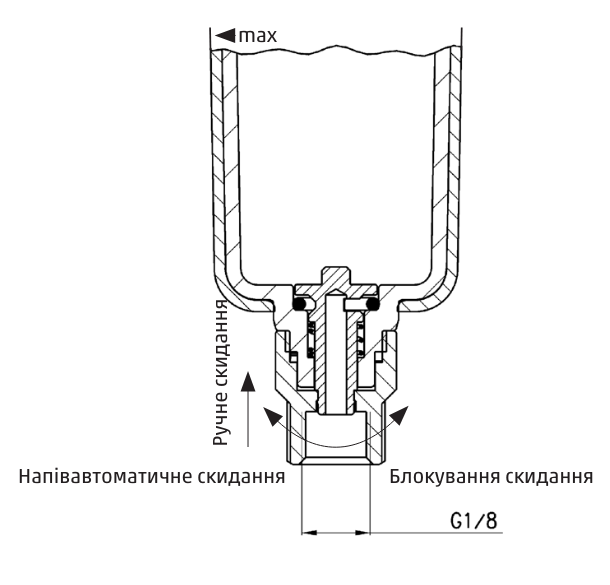

Принцип роботи: Конденсатовідвідники цього типу можуть працювати в двох режимах:
- Ручне/напівавтоматичне скидання конденсату:
- Для активації цього режиму поверніть клапан скидання проти годинникової стрілки на 90°.
- У напівавтоматичному режимі скидання відбувається при падінні тиску на вході нижче 0,3 бар або при відключенні тиску.
- При наявності тиску скидання можна здійснити вручну, піднімаючи клапан вгору.
- Режим блокування:
- Для переходу в цей режим поверніть клапан по годинниковій стрілці на 90°.
- Конденсат накопичується в стакані конденсатозбірника, не скидаючись в пневмосистему. Слідкуйте за рівнем конденсату, щоб він не перевищував позначку «max».
Використовується в Серії MC (G1/4, G3/8, G1/2); Серії MX (G1/4, G3/8, G1/2, G3/4 та G1); Серії MD (G1/8, G1/4, G3/8); Серії N (G1/8, G1/4).
 |

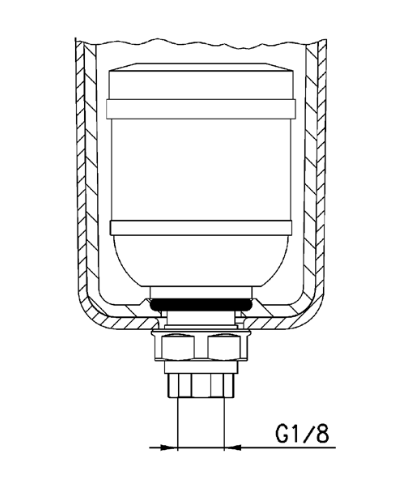

Автоматичне скидання конденсату (тип 3)
Принцип роботи: Конденсатовідвідники з автоматичним скиданням видаляють конденсат при досягненні максимального рівня. Вони ідеальні для систем з великим виділенням конденсату та безперервним режимом роботи, де напівавтоматичні відводи неефективні.
Використовується в Серії MC (G3/8, G1/2); Серії MX (G3/8, G1/2, G3/4 та G1).
 |

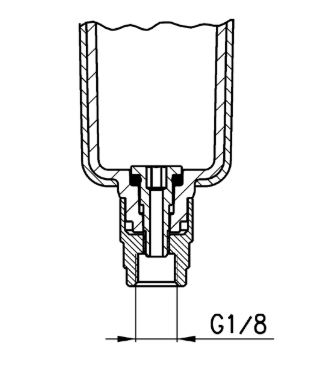

Скидання конденсату при перепаді тиску (тип 4)
Принцип роботи: При кожному спрацьовуванні виконавчого механізму в системі тиск знижується, що достатньо для спрацьовування клапану конденсатовідвідника при перепаді тиску в 0,1 бар. Це дозволяє автоматично скинути невелику порцію конденсату.
Використовується в Серії МС (G1/4) та Серії N (G1/8, G1/4, але тільки для стандартного стакана).
 |

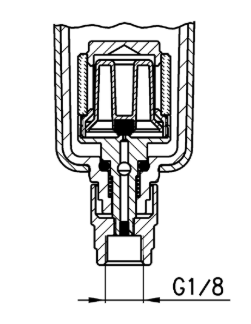

Скидання при перепаді тиску, захисне виконання (тип 5)
Принцип роботи: Цей тип працює за аналогією з типом 4, але має додатковий захист. При зниженні тиску на 1 бар конденсатовідвідник видаляє конденсат. Захисне виконання передбачає наявність фільтра, який захищає вихідний отвір від забруднень.
Використовується в Серії MC (G1/4, G3/8, G1/2); Серії MX (G1/4, G3/8, G1/2, G3/4 та G1); Серії MD (G1/8, G1/4, G3/8); Серії N (G1/8, G1/4, але тільки для стандартного стакана).
 |
Без механізму скидання, ДУ 3 мм (тип 8)
Принцип роботи: Цей тип конденсатовідвідника дозволяє підключити зовнішній пристрій для скидання конденсату, наприклад, електрокерований за часом. Прохідний переріз відвідного отвору складає 3 мм, а приєднання здійснюється під фітинг G1/8.
Використовується в Серії MC (G1/4, G3/8, G1/2); Серії MX (G1/4, G3/8, G1/2, G3/4 та G1); Серії MD (G1/8, G1/4, G3/8); Серії N (G1/8, G1/4).
 |
Закритий стакан
 |
Висновок
Конденсатовідвідники є важливими компонентами пневматичних систем, що забезпечують їх безперебійну роботу та запобігають пошкодженню обладнання. Вибір конкретного типу конденсатовідвідника залежить від умов експлуатації та вимог до системи.
|
Мод. фільтру |
Стакан з напівавтоматичним/ ручним скиданням конденсату |
Стакан з автоматичним скиданням конденсату |
Стакан зі скиданням конденсату при перепаді тиску |
Стакан зі скиданням конденсату при перепаді тиску, захисне виконання |
Стакан без механізму скидання конденсату, ДУ 3 мм |
Закритий стакан |
|
