Серія ADM

Параметри сортування:

Опис

Адсорбційні осушувачі ADM призначені для безперервного відділення водяної пари з стисненого повітря, яке забезпечує зниження точки роси. Осушувач серії ADM складається з двох колон, наповнених адсорбентом, верхнього і нижнього блоку управління, контролера з LCD дисплеєм, манометрів, підтримуючої конструкції і фільтрів. Адсорбція відбувається під тиском в першій колоні, в той час як у другій колоні насичений вологою адсорбент регенерується за допомогою частини вже висушеного стисненого повітря при тиску навколишнього середовища. Коли перша колона насичена до певного рівня, відбувається перевмикання колон, і процес адсорбції триває в другій колоні без падіння тиску на виході з осушувача. Регенерація насиченого адсорбенту відбувається тому, що невелика частина вже сухого стисненого повітря розширюється і при розширенні стає дуже сухою. Цю частину дуже сухого розширеного повітря, також звану «продувкою», потім подають через насичену колону адсорбенту в зворотному напрямку потоку повітря, щоб видалити увібрані молекули води і відводити їх назад в навколишнє середовище.



3



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

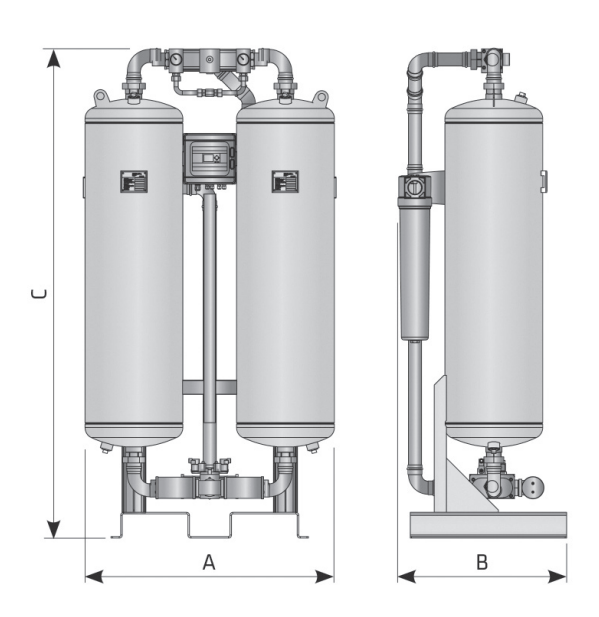

Мод. Підключення Номінальний потік Номінальний потік Розміри (мм) Вага
ВХІД / ВИХІД на вході (1) на виході(2) на вході (1) на виході(2)
DN (Ду), мм Різьба Нл/хв Нл/хв Нм3 /год Нм3 /год A B C кг
ADM-018 25 G 1’’ 1820 1427 110 86,0 719 ±5 422 1647 140
ADM-025 25 G 1’’ 2490 1950 150 117,5 707 ±5 422 1897 156
ADM-033 25 G 1’’ 3320 2600 200 157,0 707 ±5 471 1664 196
ADM-043 25 G 1’’ 4310 3386 260 204,0 707 ±5 471 1914 236
ADM-053 40 G 1 1/2’’ 5310 4166 320 251,0 860 ±5 535 1742 274
ADM-068 40 G 1 1/2’’ 6800 5337 410 321,5 854 ±5 535 1989 295
ADM-099 40 G 1 1/2’’ 9790 7677 590 462,5 854 ±5 671 2051 392
ADM-128 50 G 2’’ 12780 10018 770 603,5 1059 ±5 701 2080 507
ADM-167 50 G 2’’ 16600 13014 1000 784,0 1051 ±5 701 2140 597
ADM-200 50 G 2'' 19200 15053.3 1152 903.2 1053 ±10 727 2140 625



(1) Для 1 бар (a. т.) і 20°C при 7 бар надлишкового тиску, температурі стисненого повітря на вході 35°C і при температурі точки роси стисненого повітря на виході -40°C.

(2) Номінальний потік на виході розрахован на основі теоретичних втрат повітря при регенерації в середньому значенні 17,3%.



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ РОБОЧОГО ТИСКУ

Робочий тиск (бар) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Корегуючий фактор(3) COP 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ СТИСНЕНОГО ПОВІТРЯ НА ВХОДІ

Темп. діапазон (°C) 25 30 35 40 45 50 55 60
Корегуючий фактор(3) COT 1 1 1 0,97 0,87 0,80 0,64 0,51



КОРЕГУЮЧІ ФАКТОРИ ПРИ ЗМІНІ ТЕМПЕРАТУРИ ТОЧКИ РОСИ

Температура на вході (°C) -25 -40 -70
Корегуючий фактор(3) CD 1,1 1 0,7



(3) Якщо коригуючий коефіцієнт в зазначених таблицях не дорівнює 1, тоді значення реальних витрат необхідно скоригувати.

Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом RD-N-0900 і номінальною продуктивністю 90000 Нл/хв, тоді при тиску 5 бар (К1 = 0,86), температурі робочого тіла 45 °C (К2 = 0,67), температурі точки роси 7 °C (К3 = 1,209) і температурі навколишнього середовища 30 °C (К4 = 0,95) витрати повітря через осушувач не повинні перевищувати 90000 * 0,86 * 0,67 * 1,209 * 0,95 = 59561 Нл/хв.

Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрати споживача дорівнюють 100 000 Нл/хв при тих же вимогах до точки роси і параметрах робочого тіла і довкілля, тоді необхідно вибрати осушувач з витратами більше, ніж 100000 / (0,86 * 0,67 * 1,209 * 0,95) = 151104 Нл/хв, тобто модель з кодом RD-N-1800 (номінальні витрати 180000 Нл/хв).

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Робочий тиск

від 4 ÷ 16 бар

Температурний діапазон

1,5 ÷ 60°C

Точка роси

-40°C (-25°C / -70°C)

Продуктивність

110 ÷ 1000 Нм3 /год

Застосування

компресорні установки

Напруга, частота

230 В, 50/60 Гц

Витрати електроенергії

<60 Вт

Клас захисту

IP 65

Фільтр (на вході)*

супер тонкий; 0,01 мкм

Фільтр (на виході)

пиловий фільтр; 1 мкм

Контроль точки роси

дод. опція

З’єднання для режиму очікування

стандартно



* Якщо осушувач поставляється без фильтру, на вході повинно бути забезпечено стиснене повітря класу 1 (ISO 8753-1) за твердими частинками і мастилом.
